Uma fonte de alimentação para aquecimento por indução transforma a energia CA padrão da rede elétrica em corrente alternada de alta frequência. Essa corrente passa por uma bobina de indução, que cria um campo magnético. Esse campo aquece uma peça condutiva sem tocá-la diretamente. O processo é rápido, eficiente e preciso.

Você verá essa tecnologia sendo utilizada em diversos setores. De acordo com a Market Research Future, o mercado de sistemas de aquecimento por indução atingiu USD 10,33 bilhões em 2024. Especialistas esperam uma taxa de crescimento anual composta de 5,48% entre 2025 e 2035. Esse crescimento demonstra a confiabilidade da tecnologia e a quantidade de energia que ela economiza.

Entender como essa fonte de alimentação funciona ajuda você a tomar decisões inteligentes. Nas próximas seções, você aprenderá sobre seus componentes, tipos e como utilizá-la com segurança.

Principais pontos

• Uma fonte de alimentação para aquecimento por indução transforma a energia elétrica comum em corrente de alta frequência. Essa corrente cria um campo magnético que aquece o metal sem contato.
• Os principais componentes são o retificador, o inversor e o circuito tanque. Eles trabalham em conjunto para converter energia com eficiência superior a 95%.
• As fontes de alimentação de estado sólido são modernas e eficazes. As baseadas em válvulas são indicadas apenas para trabalhos de potência muito elevada, acima de 100 kW.
• Para escolher a fonte de alimentação adequada, combine sua potência, frequência e ciclo de trabalho com a sua aplicação. Isso economiza dinheiro e proporciona bons resultados.
• Sempre utilize aterramento adequado e certificações de segurança. Eles mantêm você e seus equipamentos seguros.

O que é uma fonte de alimentação para aquecimento por indução?

Umafonte de alimentação para aquecimento por indução é a parte principal do sistema de aquecimento por indução. Ela trabalha com outras duas partes essenciais: a bobina de indução e a peça de trabalho. Sem a fonte de alimentação, a bobina não pode produzir o campo magnético necessário para o aquecimento. A unidade recebe a energia elétrica comum e a transforma em algo completamente diferente.

O princípio da indução eletromagnética

A ciência por trás dessa tecnologia vem da lei de indução de Faraday. Essa lei explica como um campo magnético variável produz uma corrente elétrica em um condutor.

A lei de indução de Faraday afirma que a FEM induzida é diretamente proporcional à variação do fluxo magnético (ΔΦ) e inversamente proporcional ao tempo em que essa variação ocorre (Δt). Para uma bobina com N espiras, a relação é: FEM = -N(ΔΦ/Δt). Essa equação mostra que a força eletromotriz induzida é igual à taxa negativa de variação do fluxo magnético. O sinal negativo mostra que ela se opõe à variação (lei de Lenz).

Quando você coloca uma peça condutiva dentro da bobina de indução, o campo magnético alternado atravessa o material. Esse campo cria correntes circulantes, chamadas correntes parasitas, dentro da peça. Essas correntes fluem contra a resistência elétrica do material, gerando calor de dentro para fora. Esse aquecimento interno é diferente dos métodos tradicionais que aplicam calor externamente.

A frequência da corrente determina a profundidade do aquecimento. Frequências mais baixas, abaixo de 10 kHz, proporcionam aquecimento profundo para objetos grandes. Frequências mais altas concentram energia na superfície. Por exemplo, o endurecimento superficial exige alta frequência, normalmente entre 100 kHz e 400 kHz. Essa faixa proporciona aquecimento rápido e preciso para tratamentos superficiais. A fusão de grandes quantidades de metal, por outro lado, utiliza frequências muito menores.

A profundidade de aquecimento também está diretamente relacionada à frequência. Profundidades rasas de 0,8 a 1,2 mm exigem frequências de 200 a 400 kHz. Profundidades de 1 a 2 mm exigem 30 a 200 kHz. Para penetração mais profunda, de 2 a 4 mm, você escolheria 5 a 30 kHz.

Da energia da rede à corrente de alta frequência

A energia elétrica padrão da rede opera a 50 ou 60 Hz. Essa frequência é muito baixa para um aquecimento por indução eficiente. A fonte de alimentação para aquecimento por indução transforma essa energia da rede em corrente alternada de alta frequência por meio de várias etapas.

Primeiro, um retificador transforma a corrente CA de entrada em CC. Em seguida, um inversor converte a CC novamente em CA na frequência alta desejada. As unidades modernas de estado sólido alcançam eficiência de conversão superior a 95%. O fator de potência de entrada também ultrapassa 0,95 em toda a faixa de potência. Esses números significam que muito pouca energia é desperdiçada durante a conversão.

Segundo o Departamento de Energia dos EUA, o aquecimento por indução pode ser até 50% mais eficiente em energia do que alternativas tradicionais, como fornos a gás ou aquecedores resistivos.

Valores de eficiência acima de 90% são alcançados graças ao projeto adequado do conversor de potência e da bobina, com perdas de calor muito menores para o ambiente.

O próprio projeto da bobina de indução também é importante. Para usos especializados, os engenheiros escolhem diferentes formatos de bobina. Uma bobina de Helmholtz sem núcleo magnético obtém 400 Gauss a 10-400 kHz, mas exige grandes dimensões e elevados parâmetros elétricos. Uma bobina retangular com núcleo Fluxtrol 50 obtém a mesma intensidade de campo com tamanho muito menor e requisitos de potência muito mais baixos. Essas escolhas de projeto afetam diretamente o desempenho do seu sistema de aquecimento por indução.

Componentes principais de uma fonte de alimentação para aquecimento por indução

Umafonte de alimentação para aquecimento por indução possui vários componentes importantes que trabalham juntos. Cada parte tem uma função específica na transformação da energia da rede em energia útil de alta frequência. Conhecer esses componentes ajuda você a identificar problemas e escolher o equipamento adequado.

O retificador e o inversor

O retificador é a primeira etapa do processo de conversão. Ele recebe a energia CA de entrada e a transforma em CC. A maioria das unidades modernas utiliza pontes de diodos para essa função. Essas pontes realizam retificação de onda completa, o que significa que utilizam ambas as metades do ciclo CA. Uma unidade típica utiliza dois retificadores com as mesmas especificações. Ambos são fixados a um dissipador de calor com aletas. O primeiro retificador é montado em uma superfície, enquanto o segundo fica em uma superfície perpendicular. A ordem de polaridade de seus terminais permanece a mesma em relação às superfícies de montagem.

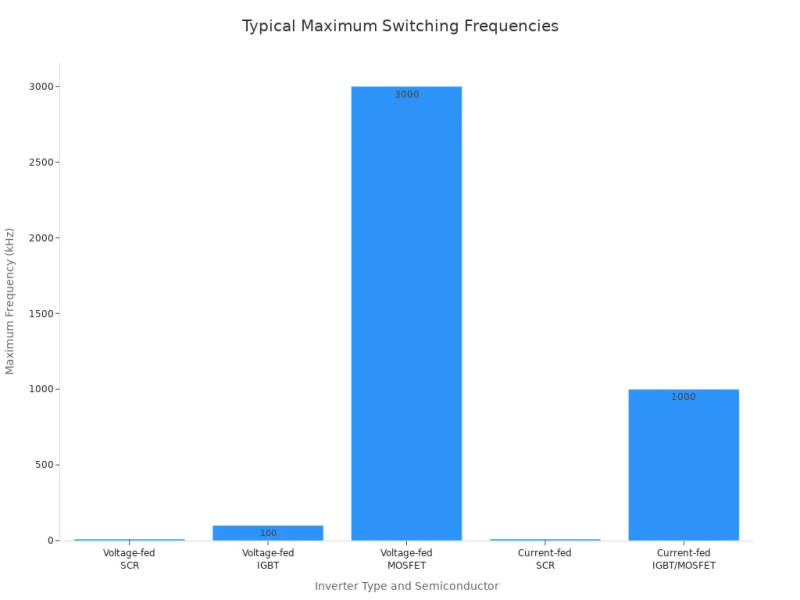

O inversor vem em seguida. Ele converte a CC novamente em CA na frequência alta desejada. Diferentes tipos de semicondutores suportam diferentes faixas de frequência. Retificadores controlados de silício (SCRs) operam até 10 kHz. IGBTs alcançam até 100 kHz em projetos alimentados por tensão. MOSFETs podem alcançar até 3 MHz.

Em comparação com MOSFETs, os IGBTs apresentam melhor desempenho em altas tensões e correntes, mas comutam mais lentamente. Isso torna os IGBTs a escolha preferencial para sistemas de média e alta potência, comofontes de alimentação para aquecimento por indução, nos quais a capacidade de suportar alta tensão e corrente é mais importante do que a velocidade de comutação.

Os IGBTs também oferecem menores perdas por condução em altas correntes. Seu escalonamento de tensão apresenta melhor desempenho porque o projeto field-stop permite uma região de deriva fina. Eles têm chips menores acima de 600 V, o que reduz a carga de porta. Os IGBTs também suportam curtos-circuitos por pelo menos 5 microssegundos, melhorando a robustez contra falhas.

O circuito tanque e o sistema de controle

O circuito tanque é composto por um banco de capacitores e pela bobina de indução. Juntos, eles entram em ressonância na frequência de operação desejada. O fator de qualidade, ou Q, mede quão acentuada é a ressonância do circuito. Sistemas com Q alto fornecem a mesma potência real, mas com correntes circulantes muito maiores. Isso gera mais esforço sobre os componentes. Sistemas com Q baixo oferecem maior margem e estabilidade.

O sistema de controle monitora e regula a saída de potência. Ele ajusta a frequência para manter a ressonância. Também monitora parâmetros de segurança, como temperatura e corrente. Os controles modernos incluem proteção contra sobretensão, sobrecorrente e superaquecimento.

As certificações de segurança são importantes ao selecionar componentes. Procure conformidade com normas reconhecidas. A IEC EN 61558 abrange a segurança de fontes de alimentação. A IEC EN 62076 trata de instalações industriais de aquecimento elétrico. A certificação UL é aplicada na América do Norte. A marcação CE indica conformidade com as diretivas da UE. A IEC 61000-3-2 limita emissões harmônicas. A IEC 60529 define a proteção contra poeira e umidade. Essas normas garantem que seu equipamento opere com segurança em condições de falha.

Tipos de fontes de alimentação para aquecimento por indução

Ao escolher umafonte de alimentação para aquecimento por indução, você tem duas opções principais: unidades de estado sólido ou unidades baseadas em válvulas. Cada tipo atende a necessidades diferentes. Sua escolha depende das necessidades de potência, do orçamento e da aplicação planejada.

Fontes de alimentação de estado sólido

As unidades de estado sólido utilizam componentes como IGBTs ou MOSFETs para gerar corrente de alta frequência. Essas unidades lideram as aplicações industriais modernas. Elas têm melhor desempenho, ocupam menos espaço e custam menos para operar do que projetos mais antigos.

As empresas fabricam unidades de estado sólido em diversas potências. Essa variedade permite encontrar uma opção de estado sólido para praticamente qualquer trabalho de aquecimento, desde pequenos trabalhos de laboratório até grandes tarefas industriais de fusão.

Essas unidades convertem a energia da rede com eficiência superior a 95%. Elas também mantêm um fator de potência acima de 0,95 em toda a faixa de operação. Perde-se muito pouca energia durante a conversão. Os projetos de estado sólido também respondem rapidamente aos sinais de controle. Você pode alterar a potência de saída em milissegundos, obtendo controle preciso de temperatura.

A manutenção é simples. Você substitui placas de circuito e ventiladores de resfriamento em vez de grandes componentes de vidro. A maioria das unidades possui sistemas de diagnóstico que alertam sobre possíveis falhas antes que ocorram. Essa confiabilidade reduz o tempo de inatividade e mantém sua linha de produção em funcionamento.

Fontes de alimentação baseadas em válvulas

As unidades baseadas em válvulas utilizam válvulas a vácuo para gerar corrente de alta frequência. Esses projetos existem há décadas. Eles ainda atendem a certas aplicações de alta potência nas quais a tecnologia de estado sólido ainda não compensa o custo.

Você encontrará sistemas baseados em válvulas em configurações de potência muito alta. Eles suportam cargas extremas que levam os componentes de estado sólido aos seus limites. O preço inicial frequentemente favorece os projetos com válvulas nesses níveis de potência.

No entanto, a manutenção das válvulas exige cuidado. Você deve operar o filamento na tensão correta. Temperatura excessiva ou insuficiente reduz a vida útil da válvula.

Os sistemas com válvulas também possuem um ânodo de sacrifício que protege o encaixe. Esse ânodo deve ser substituído ao longo do tempo, à medida que se desgasta. Considere essa manutenção contínua ao comparar custos.

Para a maioria das aplicações, uma fonte de alimentação de estado sólido para aquecimento por indução oferece melhor custo-benefício. Escolha uma baseada em válvulas apenas quando suas necessidades de potência ultrapassarem o que as unidades de estado sólido podem fornecer de forma economicamente viável.

Aplicações, benefícios e seleção

Aplicações e vantagens comuns

O aquecimento por indução é utilizado em muitos setores. A indústria automotiva é uma grande usuária, com aplicações no endurecimento de eixos, engrenagens e superfícies de rolamentos. O setor de semicondutores também utiliza a indução para crescimento de cristais e tratamento térmico.

A velocidade é uma grande vantagem. A brasagem por indução pode concluir um trabalho rapidamente. Um forno tradicional pode levar horas para realizar o mesmo trabalho. O tempo acima da temperatura liquidus para brasagem ou soldagem por indução é curto, dependendo do tamanho da peça e da eficiência de acoplamento.

Esses ganhos afetam diretamente seus resultados financeiros. Você obtém precisão, velocidade, economia de energia e repetibilidade em cada ciclo.

Como escolher e considerações de segurança

Escolher a fonte de alimentação para aquecimento por indução adequada requer avaliar três fatores principais:potência nominal em quilowatts, faixa de frequência e ciclo de trabalho. Combine a potência de saída com suas necessidades térmicas máximas. Uma unidade grande demais custa mais do que o necessário. Uma unidade pequena demais proporciona penetração térmica insuficiente.

O ciclo de trabalho é muito importante. Linhas de produção contínua precisam de potência estável sem falha térmica. Ciclos intermitentes permitem curtos picos de potência máxima. O aquecimento rápido e constante gera grande estresse térmico nos componentes. Evite operar próximo da capacidade máxima o tempo todo, pois isso acelera o desgaste.

Alguns fabricantes oferecem soluções personalizadas para aplicações específicas. Seus engenheiros ajudam você a combinarcapacidade em quilowatts e ciclo de trabalho com as propriedades do material, as necessidades de frequência e as exigências de resfriamento.

A segurança exige toda a sua atenção. O aterramento adequado evita riscos de choque elétrico. A blindagem mantém os campos eletromagnéticos dentro da área de trabalho. Seguir os códigos elétricos locais garante que sua instalação atenda às normas legais. Consulte especialistas sobre sua aplicação específica antes de adquirir o equipamento.

A fonte de alimentação para aquecimento por indução converte a energia padrão da rede em corrente precisa de alta frequência. Essa corrente aciona a indução eletromagnética para um aquecimento rápido, eficiente e sem contato.

Agora você entende os elementos principais. O retificador e o inversor transformam a energia. O circuito tanque entra em ressonância na frequência desejada. As unidades de estado sólido são adequadas para a maioria das aplicações modernas. Os sistemas baseados em válvulas suportam níveis extremos de potência. A seleção da frequência determina a profundidade de aquecimento — frequências mais baixas penetram mais profundamente, enquanto frequências mais altas aquecem superfícies.

Esse conhecimento ajuda você a escolher com sabedoria. Combine a potência nominal, a faixa de frequência e o ciclo de trabalho com suas necessidades específicas. Alguns fabricantes oferecem soluções sob medida. Sempre priorize o aterramento adequado, a blindagem e a conformidade com as normas.

Consulte especialistas do setor antes de comprar. A segurança e a conformidade protegem sua equipe e seus equipamentos.

Perguntas frequentes

Quanto tempo dura uma fonte de alimentação para aquecimento por indução?

As unidades de estado sólido utilizam IGBTs e MOSFETs que comutam de forma confiável durante anos. Os sistemas baseados em válvulas dependem dos ciclos de substituição das válvulas. A limpeza regular e a manutenção do sistema de resfriamento prolongam significativamente a vida útil.

Uma fonte de alimentação pode funcionar com diferentes tamanhos de bobina?

Sim, você pode utilizar várias bobinas com uma única fonte de alimentação. O circuito tanque inclui um banco de capacitores que se adapta a diferentes indutâncias de bobina. É necessário ajustar a frequência para manter a ressonância ao trocar as bobinas. Os sistemas de controle modernos fazem isso automaticamente. Consulte as especificações da sua unidade para conhecer as faixas de bobinas compatíveis.

Quais certificações de segurança você deve procurar?

Procure a IEC EN 61558 para segurança de fontes de alimentação. A IEC EN 62076 abrange instalações industriais de aquecimento elétrico. A certificação UL é aplicada na América do Norte. A marcação CE demonstra conformidade com a UE. A IEC 61000-3-2 limita emissões harmônicas. A IEC 60529 define a proteção contra poeira e umidade. Essas normas garantem uma operação segura.

O aquecimento por indução é mais caro do que os fornos a gás?

Os custos iniciais são mais altos para sistemas de indução. Os custos operacionais são menores porque a eficiência excede 90%. O Departamento de Energia dos EUA informa economia de energia de até 50% em comparação com alternativas a gás. Tempos de ciclo mais rápidos reduzem os custos de mão de obra. Essas economias compensam o preço de compra mais elevado ao longo do tempo.
