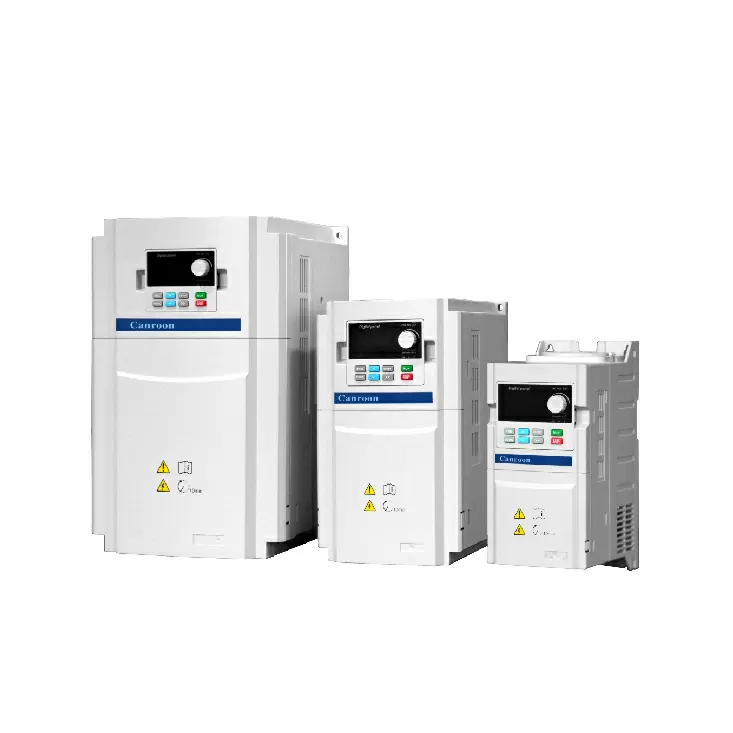

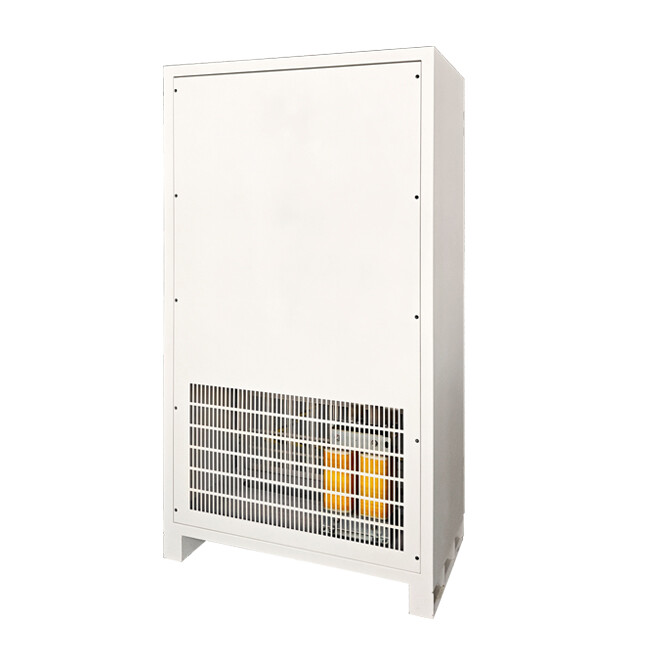

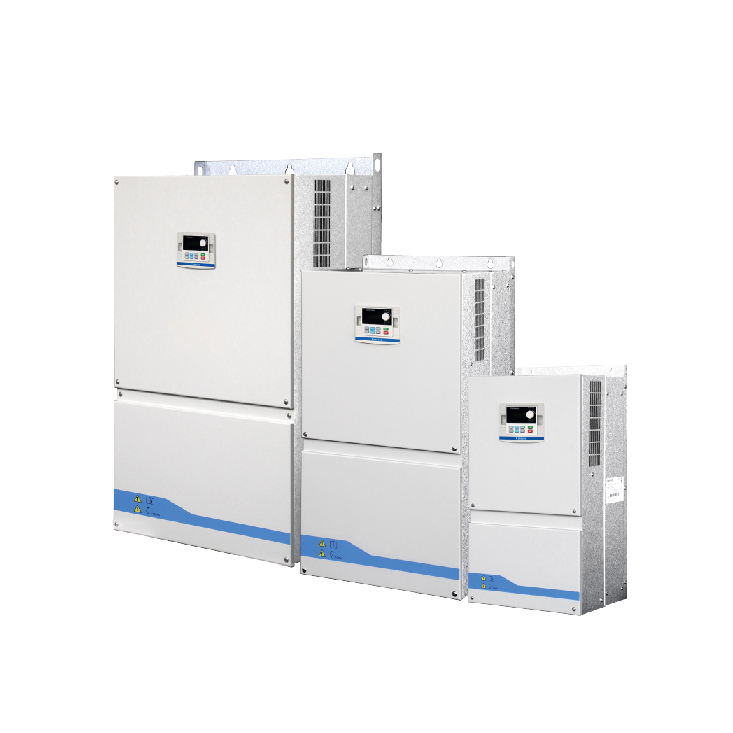

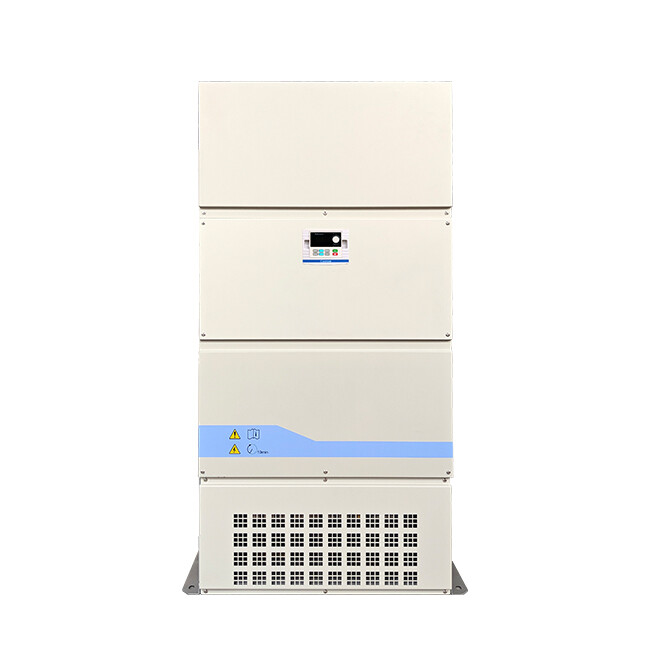

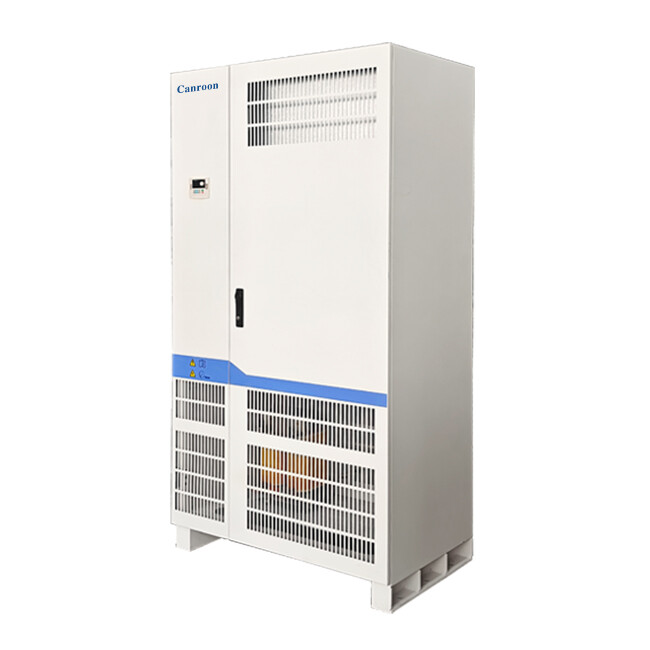

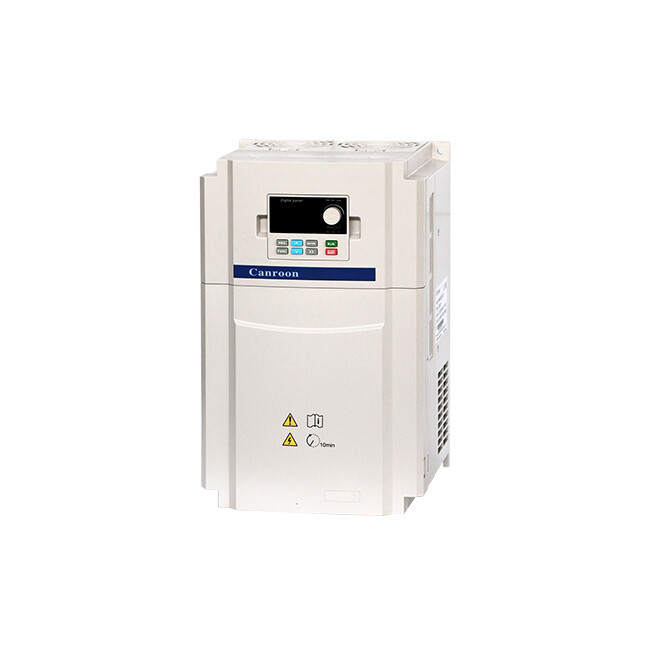

Série CV900N – Inversor de Frequência Vetorial de Alto Desempenho

Controle Vetorial Preciso para Máximo Desempenho Industrial

Ver Catálogo

Obter Cotação

Visão Geral

O CV900N é um inversor de frequência 380V-480V de alto desempenho, desenvolvido para aplicações industriais que exigem controle vetorial preciso, alto torque em baixas frequências e resposta dinâmica rápida. Este acionamento de frequência variável (VFD) oferece regulação de velocidade estável e precisa, garantindo controle confiável de motores elétricos em condições operacionais exigentes.

Equipado com tecnologia avançada de controle vetorial, o inversor de frequência CV900N 380V combina estrutura robusta, alta densidade de potência e design inteligente, atuando como um conversor de frequência eficiente para diversos sistemas industriais. A sua arquitetura otimizada assegura desempenho consistente, mesmo em aplicações de carga pesada e operação contínua.

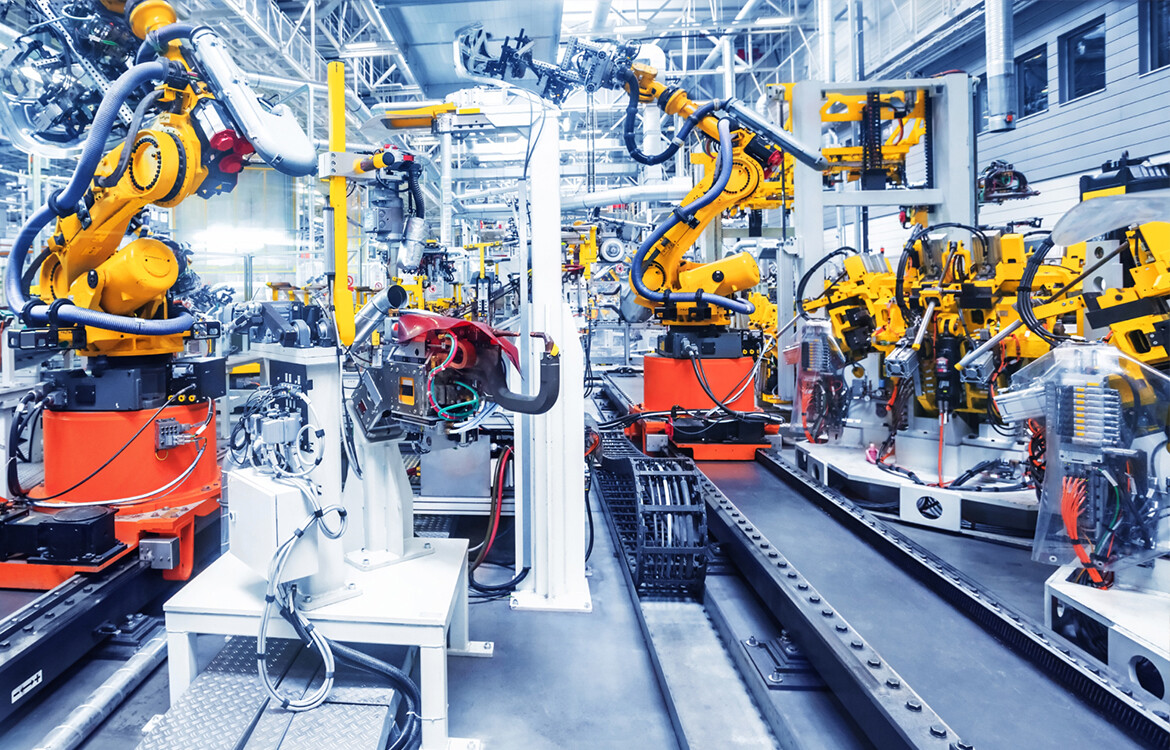

Projetado para atender a diferentes setores industriais — incluindo máquinas-ferramenta, petroquímica, equipamentos de elevação, gás natural, cerâmica e plásticos — o acionamento de velocidade variável CV900N oferece funcionalidades intuitivas, certificações internacionais e elevada confiabilidade operacional. Com desempenho técnico equilibrado e posicionamento competitivo de custo, este VFD industrial 380V é uma solução adequada para modernização e controle eficiente de motores industriais.

Características e Benefícios Principais

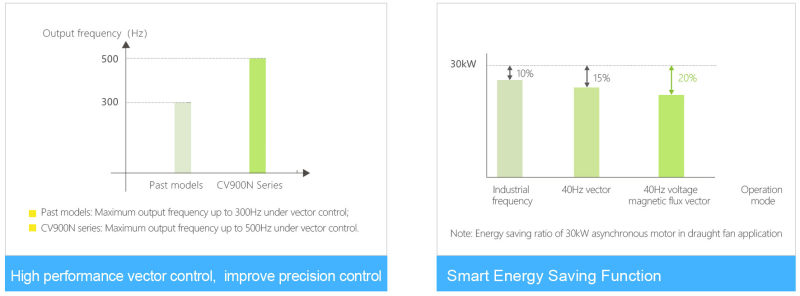

Controlo de Precisão com Desempenho Superior
A avançada tecnologia de controlo vetorial garante alto torque mesmo em baixas frequências, resposta dinâmica rápida e precisão excepcional de velocidade.
Suporta frequências de saída de até 500Hz em modo de acionamento vetorial, permitindo regulação de velocidade precisa numa faixa de 10:1, com controle eficiente em campo fraco.
Inteligência de Poupança de Energia
O CV900N utiliza controlo vetorial de tensão e fluxo em malha fechada para ajustar automaticamente a corrente de excitação conforme a carga, maximizando a eficiência do motor.
Esta tecnologia reduz significativamente perdas energéticas e no motor, contribuindo para menores custos operacionais e operação mais sustentável.

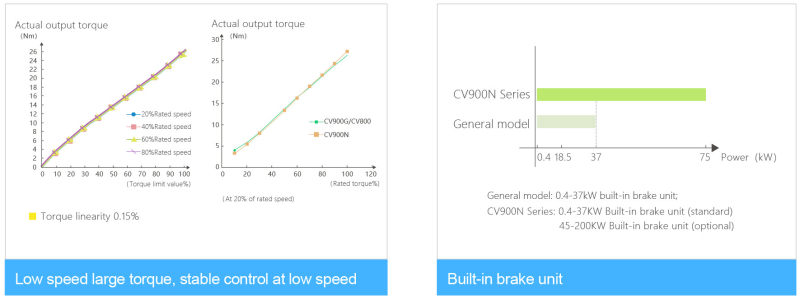

Alto Torque em Baixas Velocidades e Operação Estável
Fornece torque suave e desempenho excepcional em baixas frequências.
Permite operação estável mesmo em velocidades ultrabaixas de 0,01Hz, garantindo fiabilidade e precisão em aplicações industriais exigentes.
Unidade de Travagem Integrada (0,4kW–37kW tipo G; 45–200kW Opcional)
A unidade de travagem de alto desempenho integrada oferece capacidade de travagem de curta duração de 110% a 140% da potência nominal para modelos padrão (0,4kW–37kW).
Para aplicações de maior potência, está disponível uma unidade de travagem opcional de 45–200kW, proporcionando flexibilidade e segurança em sistemas de maior escala.A proteção abrangente inclui curto-circuito no resistor de travagem, sobrecorrente, sobrecarga e detecção de circuito aberto, garantindo operação segura em todas as condições.
Construção Robusta e Durável
O design modular de hardware, aliado a componentes de alta qualidade, assegura estabilidade e confiabilidade durante todo o ciclo de vida do produto.

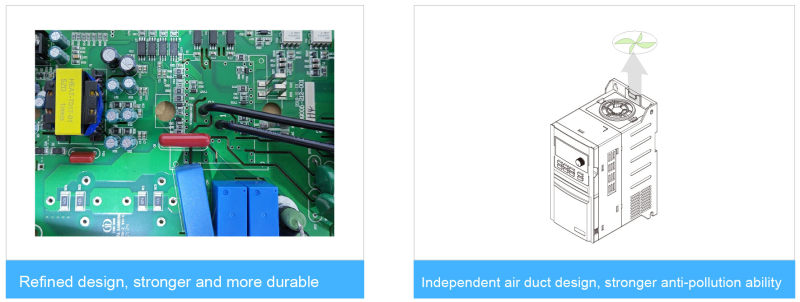

O revestimento conformado aplicado por pulverização automatizada aumenta a resistência ambiental e fornece proteção adicional à PCB, ideal para ambientes industriais severos.

Resistente a Poeira com Duto de Ar Independente
A estrutura de duto de ar independente e separável evita eficazmente a entrada de poeira, reduzindo o risco de curto-circuito e aumentando a segurança operacional.
Equipado com ventiladores de alta vazão e longa vida útil, o sistema minimiza o aumento de temperatura, garantindo maior confiabilidade durante operação contínua.
Certificado Globalmente e Compatível
O CV900N possui certificações CE e ISO9001:2015, atendendo aos padrões internacionais de exportação e garantindo confiabilidade em aplicações de alta qualidade.
O design de tensão ampla (380–480V trifásico) permite compatibilidade com redes industriais na Europa, Américas, Índia e outras regiões, oferecendo flexibilidade de instalação global.
Ampla Gama de Potência e Amplo Âmbito de Aplicação

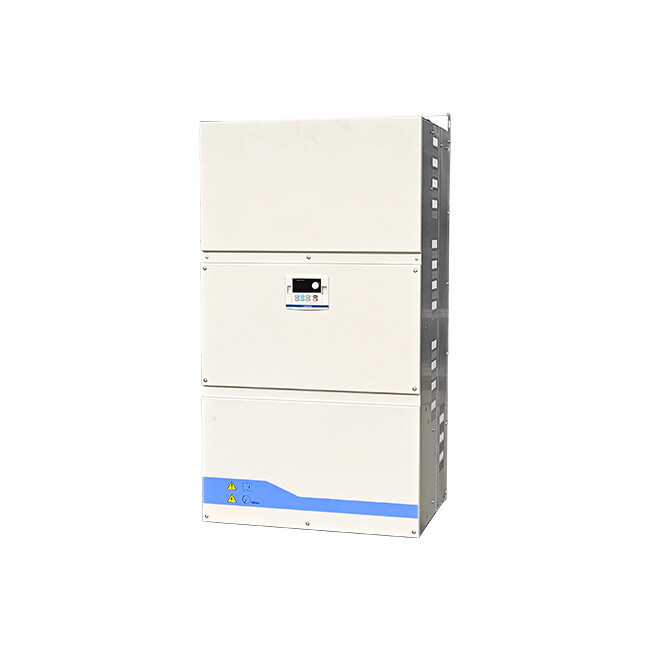

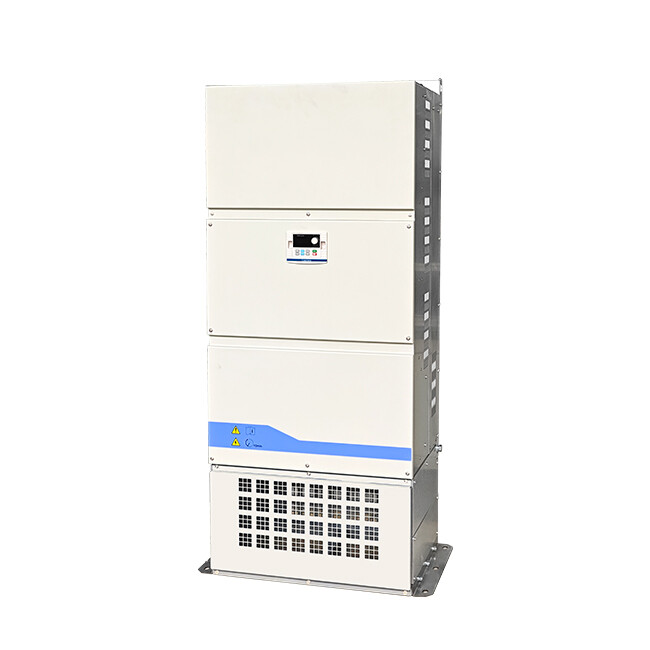

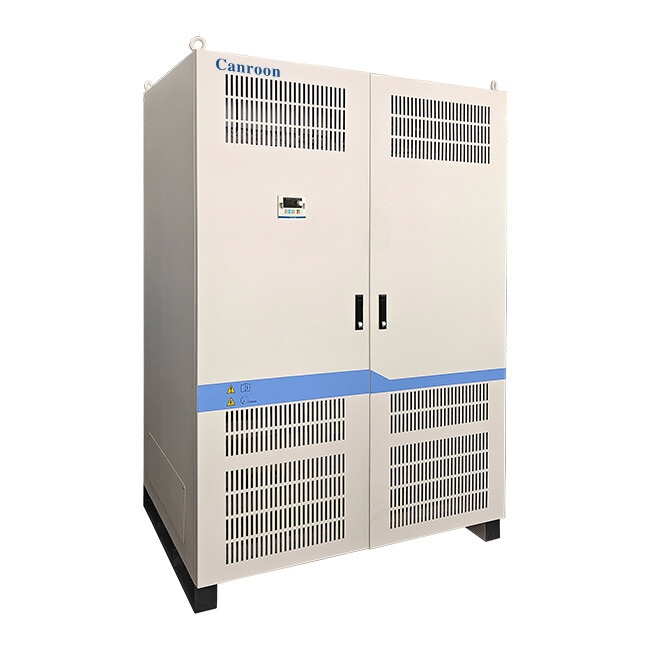

O CV900N cobre uma faixa de potência de 0,4 kW a 1500 kW, suportando cargas de torque constante e variável.
Oferece saída trifásica ou monofásica, com modelos arrefecidos a ar e unidade de travagem opcional integrada.
Ideal para aplicações em diversos setores industriais, incluindo bombas, máquinas-ferramenta, petroquímicas, sistemas de elevação, gás natural, cerâmica, plásticos e muito mais.
Com mais de 80.000 unidades vendidas anualmente e mais de 300.000 inversores de frequência em operação globalmente, o CV900N demonstra confiabilidade comprovada e ampla aceitação no mercado internacional.

Por Que Escolher a Série CV900N?

• Mais de 300.000 unidades em operação mundialmente

• Produção anual superior a 80.000 unidades

• Tecnologia avançada de controlo vetorial

• Preço competitivo como acionamento de velocidade variável

• Suporte técnico e serviço globais

Descubra a Série CV9000N: VFD de Alto Desempenho à Venda

A Série CV9000N é um VFD de alto desempenho à venda que combina controlo de precisão, eficiência energética e fiabilidade excecional. Como um conversor de frequência versátil, acionamento CA e inversor vetorial, foi projetado para atender às exigências de aplicações críticas de controlo de movimento, incluindo VFD para sistemas de bombas e robustos VFD para operações de guindastes.

Aplicações Principais:

Precisão para Usos Exigentes: Um VFD ideal para aplicações de guindaste , proporcionando controlo suave e desempenho confiável para trabalhos pesados.

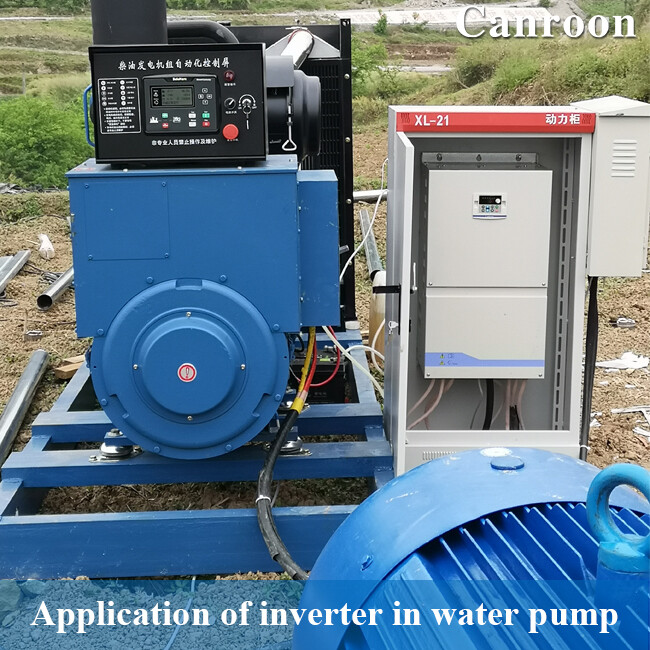

Otimizado para Sistemas Críticos: Destaca-se como um VFD para controlo de bombas e outros processos industriais complexos.
Engenharia Superior: Oferece o desempenho de um inversor vetorial e acionamento de frequência variável de topo de gama.

Contacte-nos hoje para obter o preço competitivo de acionamento CA e especificações técnicas detalhadas sobre esta solução líder de inversor de frequência.

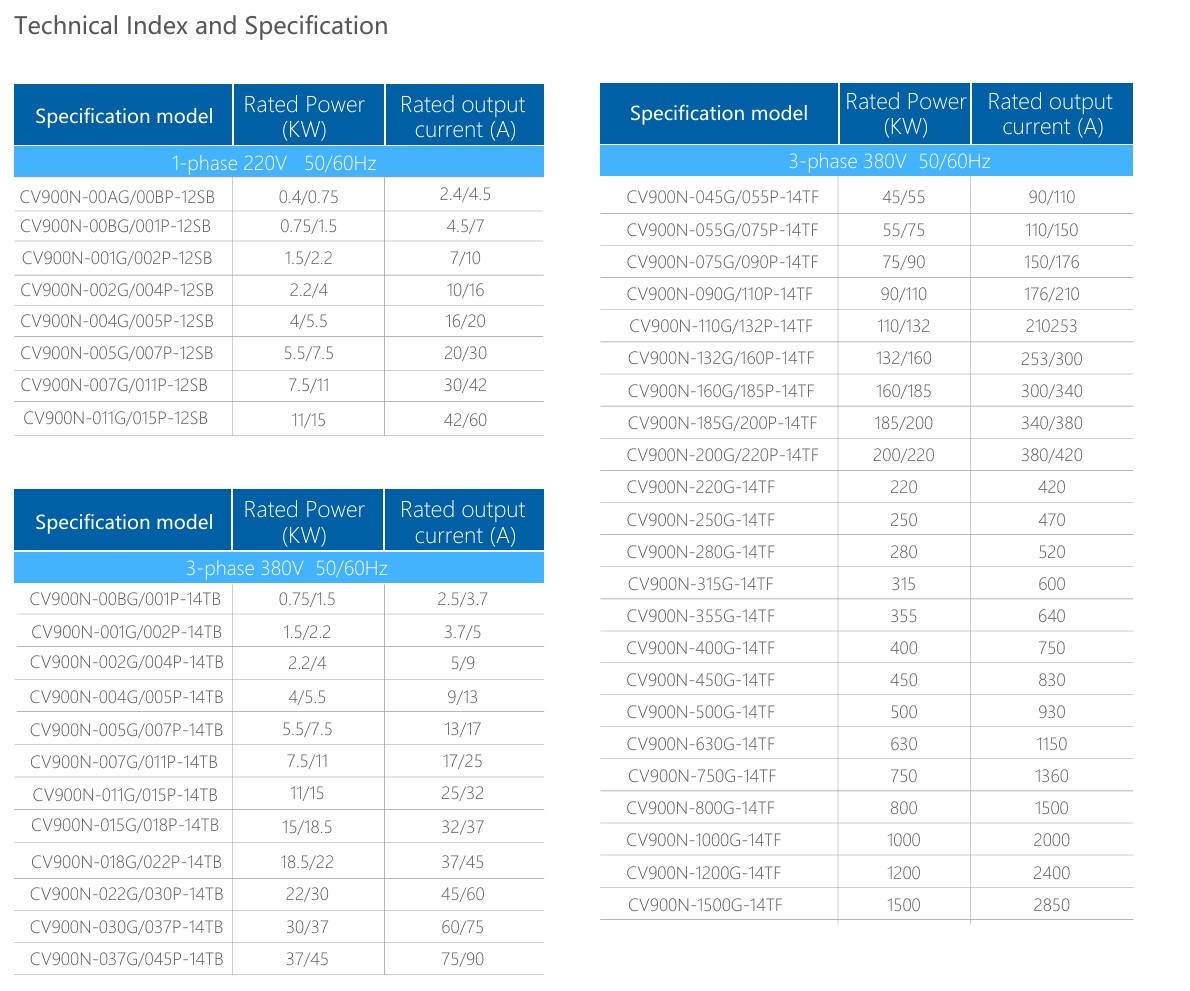

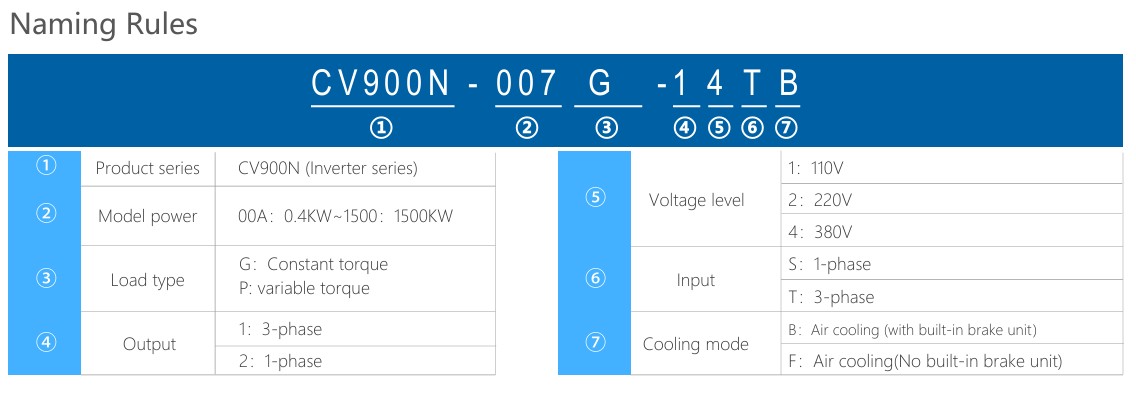

Seleção de Modelos

Especificações

Descrição Funcional			Índice de Especificação
Entrada	Tensão e Frequência Nominais		3-fases (4T) AC380V, 47~63Hz; 1-fase (2S) AC220V, 47~63Hz
	Faixa de Tensão Permitida		3-fases (4T) AC320V~480V; 1-fase (2S) AC160V~260V
Saída	Voltagem		4T, 0~480V; 2S, 0~260V
	Frequência		Controle vetorial: 0~500Hz Controle V/F: 0~1000Hz
	Capacidade de Sobrecarga		150% da corrente nominal por 60s; 180% da corrente nominal por 5s; 195% da corrente nominal por 0.5s
Modo de Controlo			Controle V/F, Controle Vetorial sem Sensor (SVC)
Característica de Controlo	Frequência Resolução de Definição	Entrada Analógica	Frequência Máxima × 0.025%
		Configuração Digital	0.01Hz
	Controle V/F	Curva V/F	Três tipos: tipo linear; tipo multiponto; tipo V/F de potência N (elevado a 1.2, 1.4, 1.6, 1.8, 2)
		Separação V/F	2 tipos: separação total, separação parcial
		Compensação de Torque	Configuração manual: 0.0~30% da saída nominal Compensação automática: de acordo com a corrente de saída e parâmetros do motor
		Limitação Automática de Corrente e Tensão	Durante aceleração, desaceleração ou operação estável, detecta automaticamente a corrente e tensão do estator do motor e os controla dentro dos limites com base em algoritmo exclusivo, minimizando falhas
	Controle Vetorial sem Sensor	Característica Tensão-Frequência	Ajusta a relação pressão/frequência de acordo com os parâmetros do motor e algoritmo exclusivo
		Característica de Torque	Torque de arranque: 150% do torque nominal a 1,0Hz (controlo VF); 150% do torque nominal a 0,25Hz (SVC) Precisão de velocidade em regime permanente: ≤±0,2% da velocidade síncrona nominal Flutuação de velocidade: ≤±0,5% da velocidade síncrona nominal Resposta de torque: ≤20ms (SVC)
		Auto-medição de parâmetros do motor	Capaz de detectar parâmetros automaticamente em estado estático e dinâmico do motor, garantindo controle ótimo.
		Restrição de Corrente e Tensão	Controle de corrente em malha fechada, sem impacto de corrente, função perfeita de restrição de sobrecorrente e sobretensão
	Restrição de Subtensão durante Operação		Especial para usuários com rede elétrica de baixa tensão ou instável: mesmo abaixo da faixa permitida, o sistema mantém tempo máximo de operação com algoritmo exclusivo e estratégia de alocação de energia residual
Função Típica	Multi-velocidade e Operação Trave		Controlo multi-velocidade programável em 16 segmentos, múltiplos modos de operação. Operação de varredura: frequência pré-definida e frequência central ajustável, memória de parâmetros e recuperação após corte de energia.
	Controle PID Comunicação RS485		Controlador PID integrado (frequência pré-definida); Função padrão de comunicação RS485.
	Configuração de Frequência	Entrada Analógica	Tensão direta 0~10V, corrente direta 0~20mA (limite superior e inferior opcionais)
		Entrada Digital	Configuração no painel, configuração via porta RS485, controle por terminais UP/DW ou combinado com entrada analógica
	Sinal de Saída	Saída Digital	2 saídas de coletor aberto no terminal Y e 2 saídas de relé programáveis-TA, TB, TC (versão NPN);1 saída de coletor aberto no terminal Y e 2 saídas de relé programáveis-TA, TB, TC (versão NPN+PNP)
		Saída Analógica	2 canais de saída analógica, faixa de 0~20mA ou 0~10V com ajuste flexível, possível saída de grandezas físicas como frequência definida, frequência de saída.
	Operação Automática de Tensão Estável		Estado estacionário dinâmico, estado estacionário estático e tensão instável para escolhas de modo a obter a operação mais estável
	Configuração de Tempo de Aceleração e Desaceleração		0.0s~65000.0s ajustável continuamente, tipo S e tipo linear opcionais
	Travagem	Frenagem Dinâmica	Tensão inicial de frenagem dinâmica, tensão de folga e frenagem dinâmica continuamente ajustáveis
		Frenagem CC	Frequência inicial de travagem CC em paragem: 0,00~[F00.10] Frequência máxima; Tempo de travagem: 0,0~100,0s; Corrente de travagem: 0,0%~100,0% da corrente nominal
	Operação Silenciosa		Frequência de portadora 0.5kHz~16.0kHz ajustável continuamente, minimiza ruído do motor
	Função de Rastreamento e Reinício de Velocidade		Reinício suave durante operação, parada instantânea e reinício
	Contador		Contador integrado, facilita integração do sistema
	Função de Operação		Configuração de frequência superior e inferior, operação com salto de frequência, restrição de reversão, compensação de frequência de escorregamento, comunicação RS485, controle de frequência progressivo, recuperação automática de falhas, etc.
Exibição	Exibição no Painel de Operação	Estado de Operação	Frequência de saída, corrente de saída, tensão de saída, velocidade do motor, frequência definida, temperatura do módulo, configuração PID, feedback, entrada e saída analógica.
		Alarme	8 registros de parâmetros incluem frequência de saída, frequência definida, corrente de saída, tensão de saída, tensão CC, temperatura do módulo, tempo ligado e tempo de operação em falhas.
Função de Proteção			Sobrecorrente, sobretensão, subtensão, falha do módulo, relé térmico, superaquecimento, curto-circuito, fase padrão de entrada/saída, anomalia de ajuste de parâmetros do motor, falha de memória interna, etc.
Ambiente	Temperatura Ambiente		-10°C ~ +40°C (reduzir capacidade quando acima de 40°C~50°C)
	Umidade Ambiente		5%~95%RH, sem condensação
	Ambiente		Interior (sem luz solar direta, gases corrosivos/inflamáveis, névoa de óleo ou poeira)
	Altitude		Reduzir capacidade acima de 1000m, 10% a cada 1000m.
Estrutura	Nível de Proteção		IP20
	Método de Resfriamento		Arrefecimento a ar com controle de ventoinha
Método de Instalação			Tipo de montagem em parede

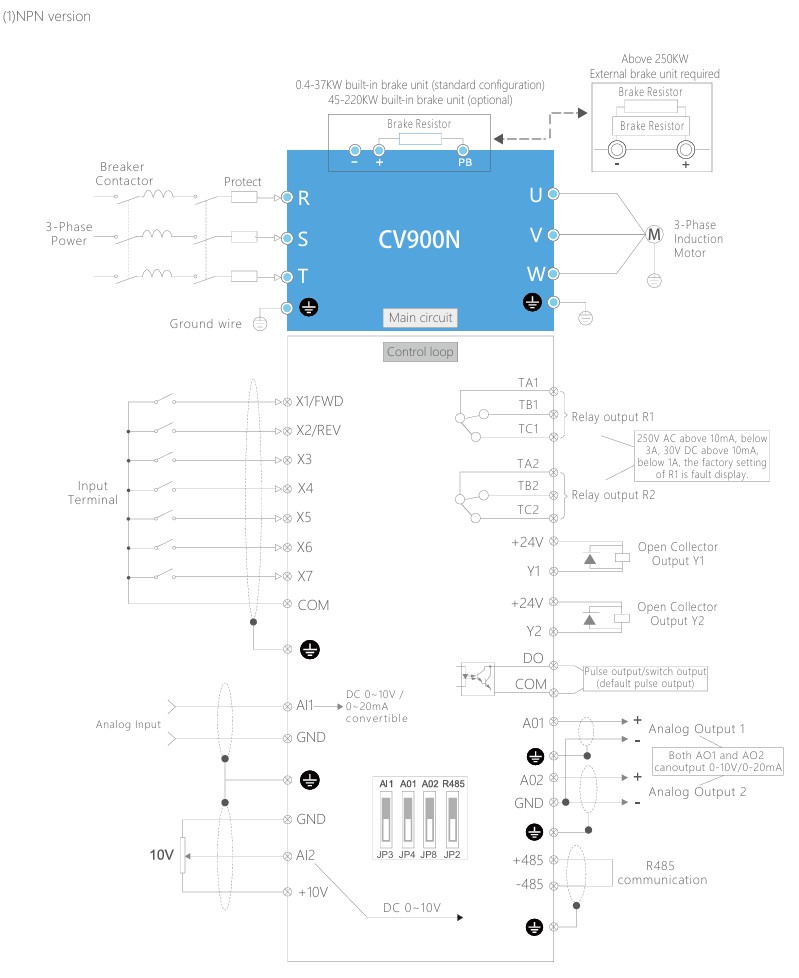

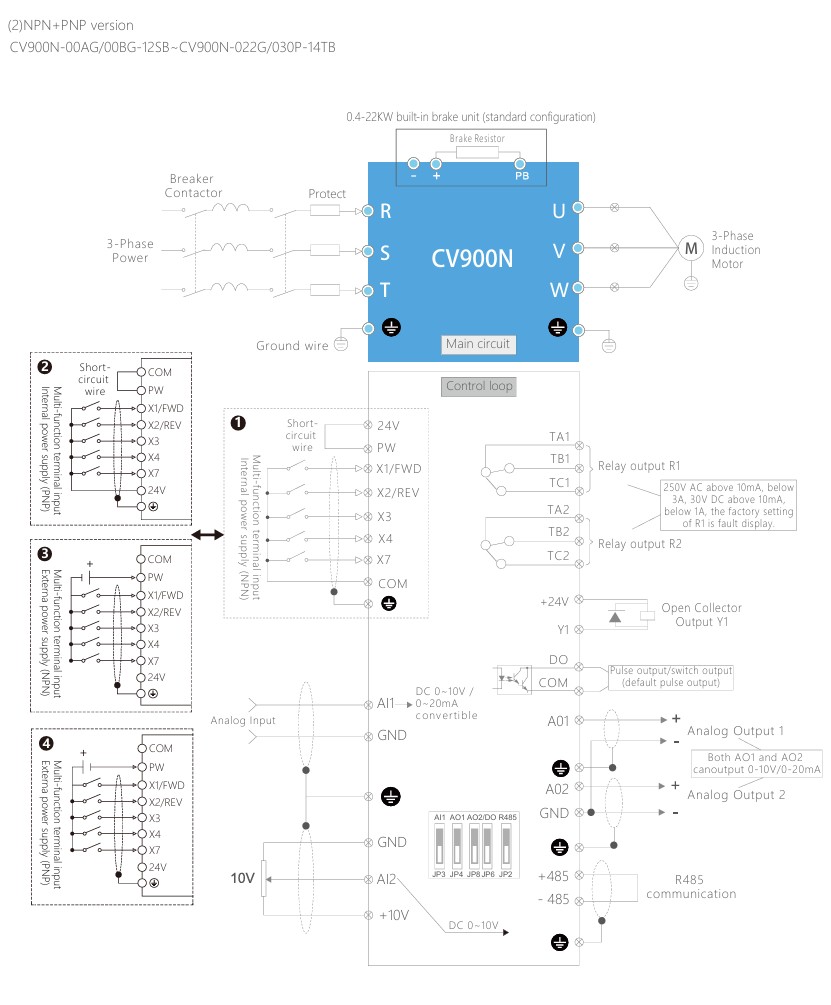

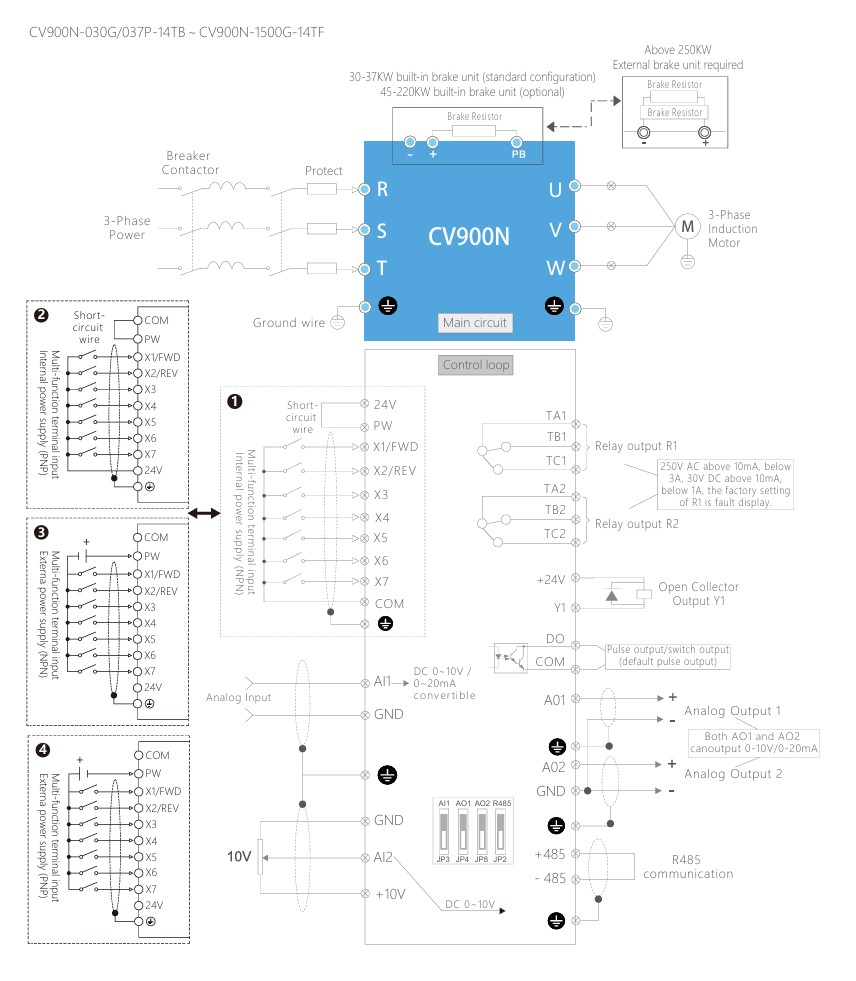

Diagrama de Ligação Operacional

As partes de ligação do VFD incluem o circuito principal e o circuito de controlo. Ao abrir a tampa dos terminais de I/O, os utilizadores podem ver os terminais do circuito principal e do circuito de controlo, e devem selecionar claramente o modelo e ligar corretamente de acordo com os diagramas de ligação listados abaixo para diferentes modelos.
