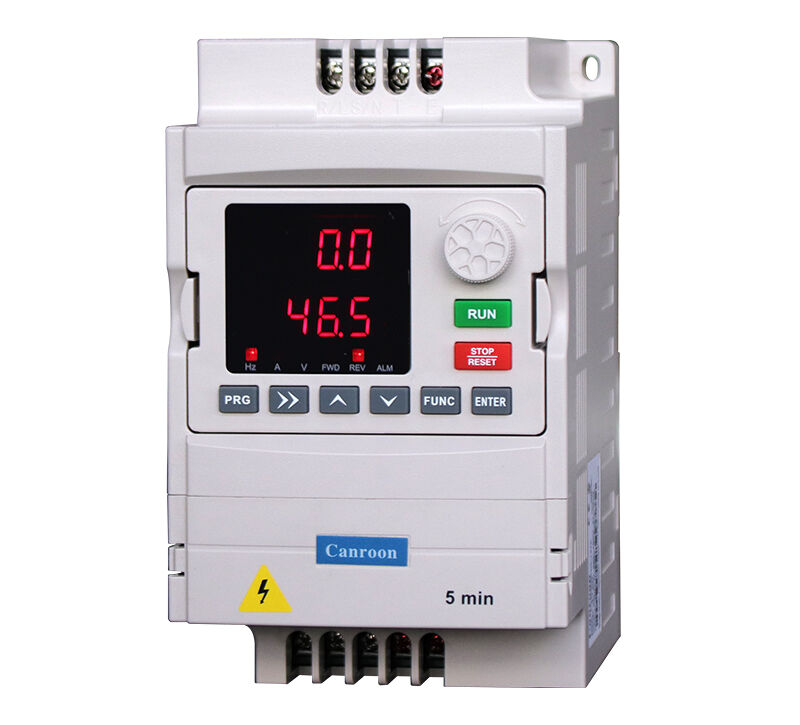

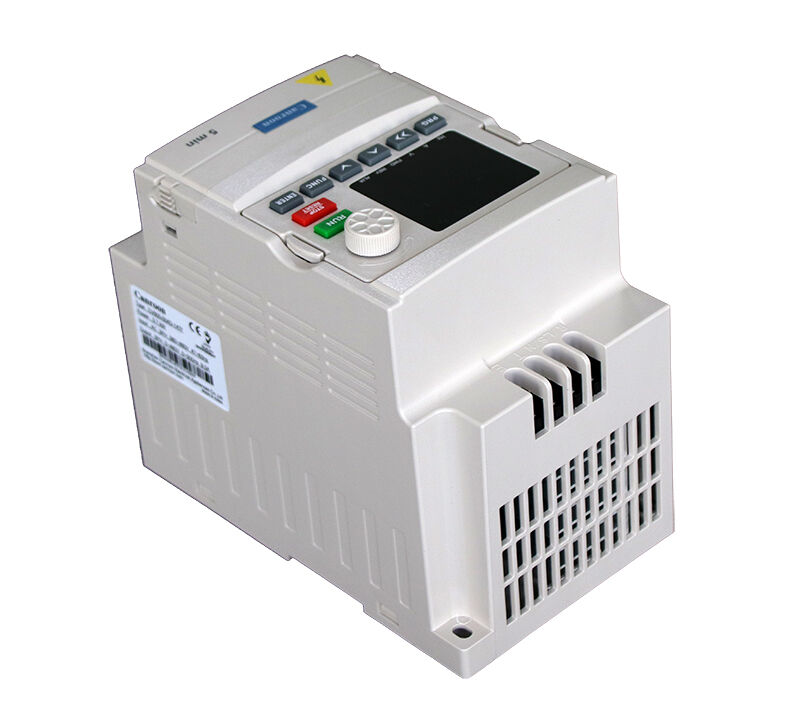

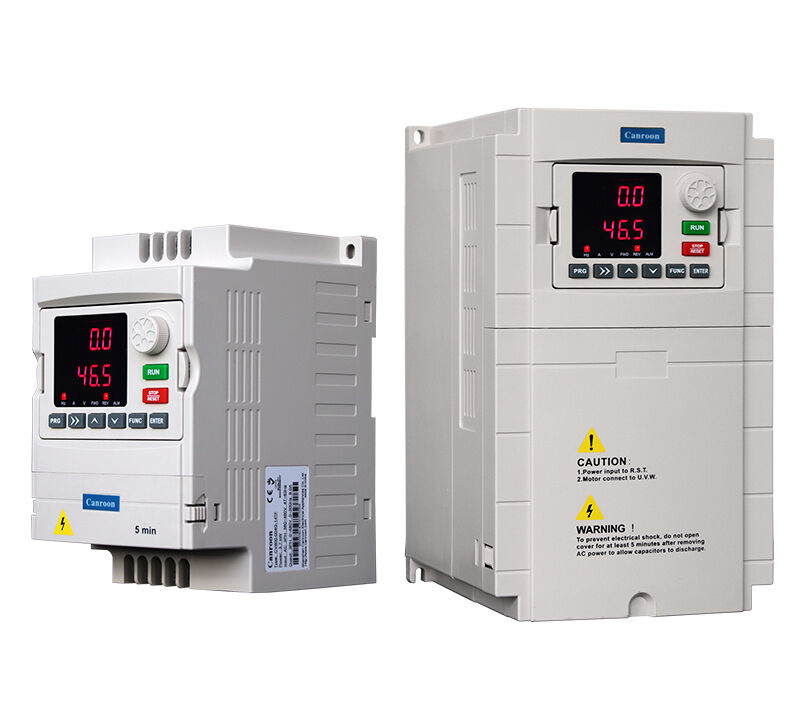

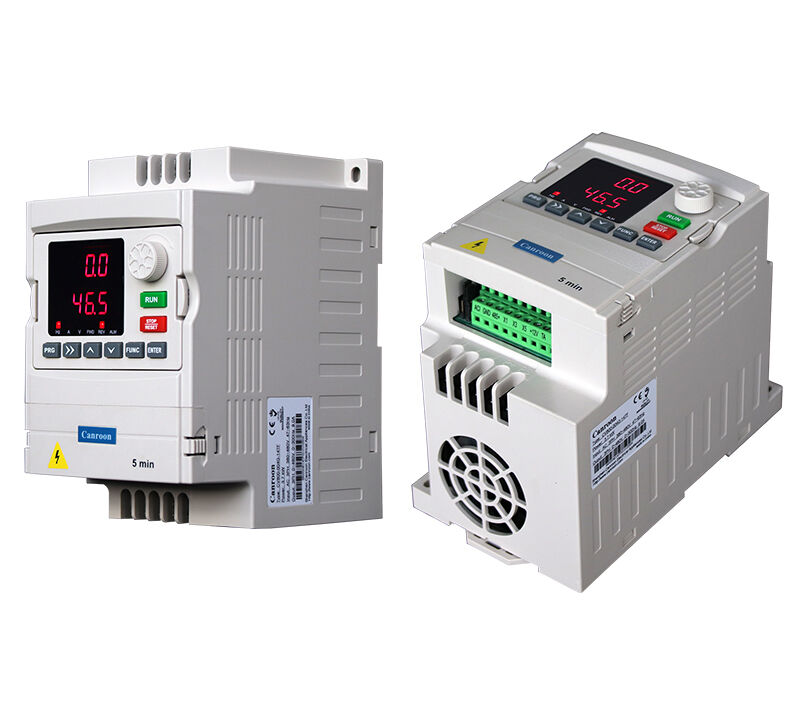

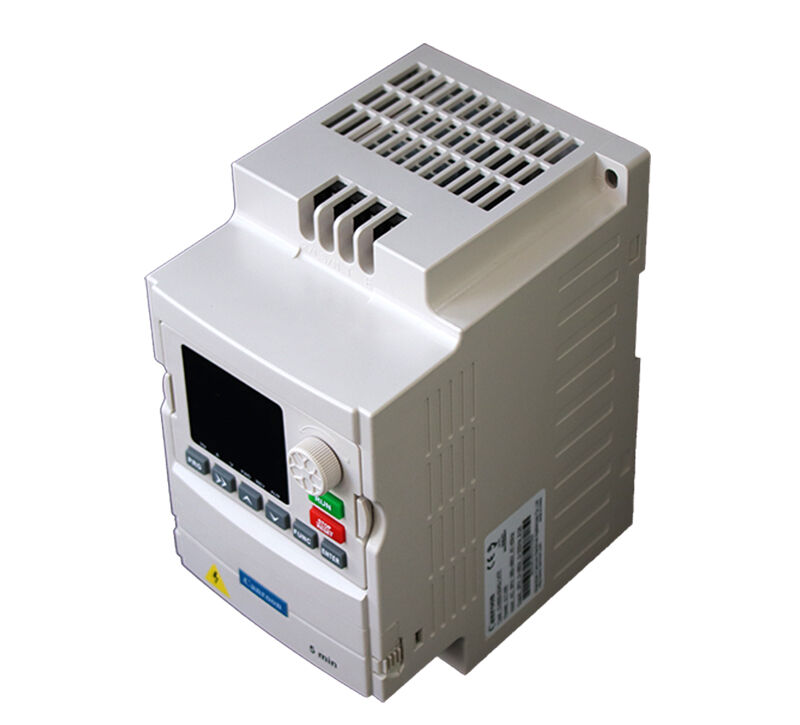

Série CV800 Inversor Multifuncional

Slogan de marketing do produto

O inversor multifuncional da série CV800 foi projetado especialmente para equipamentos de pequena e média potência. O produto adota tecnologia de controle vetorializado V/F, com PID integrado, controle de múltiplas velocidades, controle operacional programável, comunicação Modbus padrão, entre outros recursos. Possui funções abrangentes, estrutura compacta e reduz ainda mais o espaço de instalação.
Ver Catálogo
Obter Cotação

Visão Geral

Série CV800 Inversor Multifuncional com Controle Vetorial

Design Compacto, Desempenho Poderoso para Aplicações de Pequena a Média Potência

A Série CV800 Inversor Multifuncional com Controle Vetorial oferece valor excepcional com tecnologia avançada de controle vetorial V/f em um design compacto. Projetado especificamente para equipamentos de pequena e média potência, este acionamento versátil combina desempenho robusto com operação intuitiva para diversas aplicações industriais.

Principais Características e Benefícios do Produto

Design Otimizado para Espaço

  • Pegada compacta reduz os requisitos de espaço para instalação

  • Gestão térmica eficiente para operação confiável

  • Fiação simplificada para instalação e manutenção facilitadas

Tecnologia de Controle Avançada

  • Controle vetorial V/f para desempenho preciso do motor

  • Controlador PID integrado para controle de processo em malha fechada

  • Operação em múltiplas velocidades para configuração flexível de aplicações

  • Controle de operação programável para funcionalidade personalizada

Características de Desempenho Superiores

  • Alta capacidade de torque inicial para cargas exigentes

  • Capacidade de sobrecarga aprimorada para aplicações difíceis

  • Aceleração rápida com tempos de rampa otimizados

  • Operação estável em diversas condições de carga

Conectividade & Integração

  • Comunicação Modbus padrão para integração perfeita de sistemas

  • Configuração flexível de I/O para diversos cenários de controle

  • Programação intuitiva para configuração e ajuste rápidos

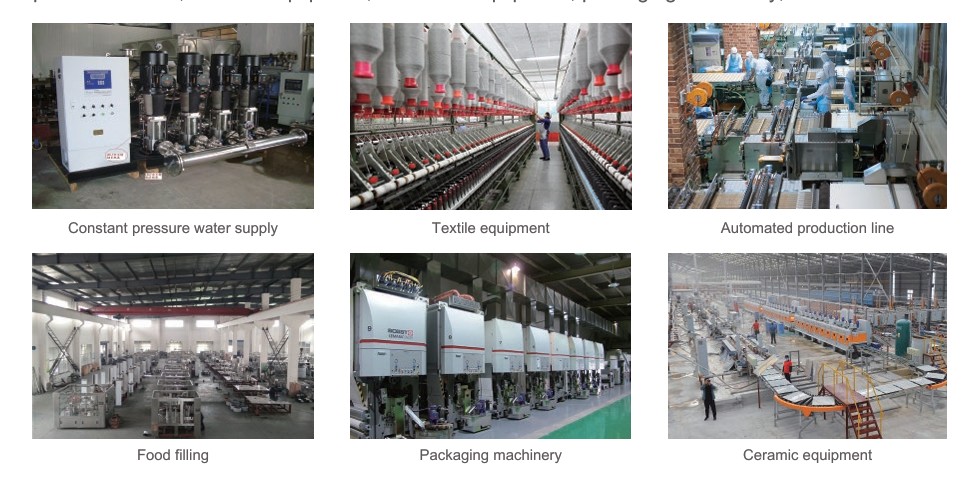

Aplicações Industriais

Perfeito para Diversos Setores e Equipamentos

  • Sistemas de Abastecimento de Água - Aplicações de abastecimento de água com pressão constante

  • Máquinas para Madeira - Serras, fresadoras e equipamentos de processamento

  • Equipamentos Têxteis - Fiação, tecelagem e processamento de tecidos

  • Alimentos & Bebidas - Máquinas de enchimento e equipamentos de processamento

  • Logística & Movimentação de Materiais - Transportadores e sistemas de transporte

  • Linhas de Produção Automatizadas - Equipamentos de manufatura de precisão

  • Processamento de Cerâmica - Fornos e máquinas de processamento

  • Manufatura Eletrônica - Equipamentos de montagem e teste

  • Máquinas de Embalagem - Sistemas de embalagem, selagem e etiquetagem

Vantagens Técnicas

Operação Confiável & Proteção

  • Funções abrangentes de proteção

    • Proteção contra sobrecorrente e sobrecarga

    • Proteção contra sobretensão e subtensão

    • Proteção contra superaquecimento do motor

    • Proteção contra curto-circuito

Eficiência Energética

  • Consumo de energia otimizado para redução de custos operacionais

  • Recursos inteligentes de gestão de energia

  • Capacidades de correção do fator de potência

Operação & Manutenção Simplificadas

  • Configuração intuitiva de parâmetros via teclado ou software

  • Monitoramento abrangente do status operacional

  • Diagnóstico de falhas e histórico de rastreamento

Especificações & Configuração

ParâmetroDescrição
Método de ControleControle Vetorial V/F
ComunicaçãoProtocolo Modbus Padrão
Recursos de ControlePID Integrado, Múltiplas Velocidades, Controle Programável
Faixa de PotênciaAplicações de Pequena a Média Potência
Classe de ProteçãoProteção de Segurança Abrangente
InstalaçãoDesign Compacto para Economia de Espaço

Por Que Escolher a Série CV800?

Solução Custo-Efetiva

  • Preço competitivo com recursos premium

  • Redução de custos de instalação com design compacto

  • Menores requisitos de manutenção para menos tempo de inatividade

Flexibilidade de Aplicação

  • Ampla compatibilidade com vários tipos de motores

  • Múltiplos modos de controle para diferentes aplicações

Solução escalável para operações em crescimento


Suporte Técnico

  • Assistência especializada em aplicações

  • Documentação abrangente

  • Atendimento ao cliente confiável

Perguntas Frequentes

P: Qual é a principal vantagem do controle vetorial V/f do CV800?
R: Ele oferece melhor controle do motor com resposta de torque aprimorada e precisão de velocidade em comparação com o controle V/f padrão.

P: O CV800 pode ser usado para sistemas de abastecimento de água com pressão constante?
R: Sim, com seu controle PID integrado, é ideal para aplicações de abastecimento de água com pressão constante.

P: O CV800 suporta comunicação com sistemas PLC?
R: Sim, ele possui comunicação Modbus padrão para fácil integração com PLCs e sistemas de controle.

P: O que torna o CV800 adequado para linhas de produção automatizadas?
R: Seu controle de operação programável e funções de múltiplas velocidades permitem integração flexível em sistemas automatizados.

P: Como o design compacto beneficia a instalação?
R: O design que economiza espaço permite instalação em painéis de controle apertados e reduz a pegada geral do sistema.

Adquira Seu Inversor CV800 Hoje

Atualize seu equipamento com o desempenho confiável do Inversor Multifuncional com Controle Vetorial da Série CV800. Entre em contato conosco para:

  • Consulta Técnica - Obtenha orientação especializada em aplicações

  • Cotações Personalizadas - Receba preços competitivos

  • Entrega Rápida - Opções de envio rápido disponíveis

  • Suporte à Instalação - Orientação técnica profissional





Especificações

Descrição funcionalÍndice de especificações
EntradaTensão Nominal, FrequênciaTrifásico (4T): 380V, 47~63Hz; Monofásico (2S): 220V, 47~63Hz
Faixa de Tensão PermitidaTrifásico (4T): 320V~480V; Monofásico (2S): 160V~260V
SaídaTensão4T: 0~480V 2S: 0~260V
Frequência0~999.9Hz
Capacidade de Sobrecarga10% para longo prazo, 150% por 1 min, 180% por 5s
Modo de ControleControle V/F, Controle VF avançado, Controle vetorial simples, Controle vetorial avançado, Controle de torque
Característica de Controle

Frequência

Resolução de Configuração

Entrada Analógica0.1% da frequência máxima de saída
Configuração Digital0.01Hz
Precisão de FrequênciaEntrada AnalógicaDentro de 0.2% da frequência máxima de saída
Configuração DigitalDentro de 0.01% da frequência de saída definida
Controle V/FCurva V/F (característica de tensão/frequência)Configuração de frequência de referência 5~600 Hz, configuração de curva V/F multiponto ou curva fixa de torque constante, torque decrescente baixo 1, torque decrescente baixo 2, torque quadrado
Aumento de TorqueConfiguração manual: 0.0~30% da saída nominal; Elevação automática: determina automaticamente o torque de elevação de acordo com a corrente de saída e combinado com os parâmetros do motor
Limitação Automática de Corrente e TensãoDurante aceleração, desaceleração ou funcionamento estável, detecta automaticamente a corrente e tensão do estator do motor e os controla dentro dos limites com base em um algoritmo único, minimizando a chance de desligamento por falha
Controle Vetorial sem SensorCaracterística Tensão-FrequênciaAjuste da relação pressão/frequência de acordo com parâmetros do motor e algoritmo exclusivo
Característica de TorqueTorque de partida; 100% do torque nominal em 5.0 Hz (Controle V/F) 150% do torque nominal em 1.5 Hz (controle vetorial simples)

Corrente e

Tensão de Restrição

Controle de corrente em malha fechada, livre de impacto de corrente, função perfeita de restrição de sobrecorrente e sobretensão
Restrição de Subtensão durante OperaçãoEspecialmente para usuários com rede elétrica de tensão baixa ou instável: mesmo abaixo da faixa de tensão permitida, o sistema pode manter o tempo máximo de operação com base em seu algoritmo exclusivo e estratégia de alocação de energia residual
Função TípicaOperação Multi-Velocidade e TrajetóriaControle de múltiplas velocidades programável em 7 segmentos, vários modos de operação opcionais.
Controle PIDControlador PID integrado (capaz de pré-definir frequência).
Comunicação RS485Configuração padrão de função de comunicação RS485, múltiplos protocolos de comunicação para escolha, função de controle sincronizado.
Configuração de FrequênciaEntrada AnalógicaTensão direta 0~10V, corrente direta 0~20mA (limite superior e inferior opcionais)
Entrada DigitalConfiguração pelo painel operacional, configuração pela porta RS485, controle pelos terminais UP/DW ou combinado com entrada analógica
Sinal de SaídaSaída Digital1 saída OC e 1 saída de relé (TA, TB, TC), até 14 opções
Saída Analógica1 saída de sinal analógico, faixa de saída dentro de 0~20mA ou 0~10V com configuração flexível, possível saída de quantidades físicas como frequência definida, frequência de saída
Operação Automática de Tensão EstávelEstado dinâmico, estado estático e tensão instável para escolha, a fim de obter a operação mais estável
Configuração do Tempo de Aceleração e Desaceleração0.1S~999.9min de configuração contínua
Freio
Frenagem DinâmicaTensão inicial de frenagem dinâmica, tensão de folga e frenagem dinâmica contínua ajustável
Frenagem CC

Frequência inicial de frenagem CC: 0,00 ~ (F0,05) frequência limite superior Tempo de frenagem: 0,0 ~ 30,0 s; Corrente de frenagem: 0,0% ~ 50,0% da corrente nominal

Operação de Baixo RuídoFrequência de portadora 1.0kHz~16.0kHz ajustável continuamente, minimiza o ruído do motor
ContadorContador integrado, facilita a integração do sistema
Função de OperaçãoConfiguração de frequência superior e inferior, operação de salto de frequência, restrição de funcionamento reverso, compensação de frequência de escorregamento, comunicação RS485, controle de frequência de aumento e diminuição progressiva, recuperação automática de falhas, etc.
MostradorExibição do Painel OperacionalEstado de FuncionamentoFrequência de saída, corrente de saída, tensão de saída, velocidade do motor, frequência definida, temperatura do módulo, configuração PID, feedback, entrada e saída analógica.
AlarmeRegistro das últimas 1 falhas; registro dos parâmetros de funcionamento quando ocorre o último desligamento por falha, incluindo frequência de saída, frequência definida, corrente de saída, tensão de saída, tensão CC e temperatura do módulo, etc. 6 registros de parâmetros de funcionamento.
Função de ProteçãoSobrecorrente, sobretensão, subtensão, falha do módulo, relé térmico elétrico, superaquecimento, curto-circuito, fase padrão de entrada e saída, anomalia de ajuste de parâmetros do motor, falha de memória interna, etc.
AmbienteTemperatura Ambiente-10°C ~ +40°C (execute o inversor de frequência com capacidade reduzida quando a temperatura ambiente estiver entre 40°C~50°C)
Umidade Ambiente5%~95%HR, sem condensação
AmbienteEm locais fechados (sem luz solar direta, gases corrosivos ou inflamáveis, névoa de óleo e poeira)
AltitudeOperação com capacidade reduzida acima de 1000m, reduza 10% a cada aumento de 1000m.
EstruturaNível de ProteçãoIP20
Método de ResfriamentoResfriamento a ar com controle de ventilador
Método de InstalaçãoTipo Montado na Parede
