Você enfrenta desafios operacionais complexos com transportadores pesados e extrusoras de alto torque em fábricas modernas. Cargas pesadas causam choques severos na máquina e estresse térmico durante ciclos de produção contínuos. A instalação de um moderno inversor de frequência elimina facilmente os gargalos de torque em baixa velocidade.

Um inversor de frequência avançado suaviza os ciclos de partida e protege os principais componentes do motor. O inversor de frequência ativo mantém a temperatura equilibrada durante operações pesadas. A tecnologia de acionamento da Canroon oferece controle exato da velocidade do motor, grande economia de energia e fácil conexão de rede em sistemas de automação industrial. Você ajusta cada sistema de inversor de frequência para obter a máxima eficiência. Esta unidade flexível reduz o desgaste da máquina, enquanto cada unidade protege o seu equipamento. Você utiliza uma aplicação de VFD confiável para aumentar a produção geral da fábrica.

Principais conclusões

• As classificações de VFD para serviço pesado oferecem um aumento de potência de 150%. Essa elevada força de torque mantém as máquinas em funcionamento durante partidas pesadas.

• Os inversores de frequência limitam a corrente elétrica de partida do motor a 100%. Essa aceleração suave protege correias transportadoras e caixas de engrenagens contra danos.

• Os resistores de frenagem dinâmica absorvem a energia excedente quando um transportador para. Esse recurso de segurança evita que o inversor desligue devido à sobretensão em trechos inclinados.

• O controle vetorial em malha fechada proporciona uma regulação exata da velocidade do motor. Essa precisão constante evita o entupimento de matérias-primas dentro dos cilindros de extrusoras de alto torque.

• Os filtros de saída bloqueiam picos perigosos de tensão em cabos longos de motor. Esses dispositivos de proteção protegem o isolamento do motor e prolongam a vida útil do equipamento.

Princípios fundamentais das aplicações de VFD para serviço pesado

Perfis de carga de torque constante versus requisitos de torque variável

É necessário verificar os perfis de carga antes de escolher os acionamentos do motor. Transportadores helicoidais e extrusoras exigem torque constante em todas as velocidades. Por outro lado, bombas de água e ventiladores de resfriamento utilizam torque variável.

A maioria dos inversores possui dois limites de potência. O serviço normal é adequado para ventiladores e bombas, com um aumento de potência de 110% por um minuto. O serviço pesado é adequado para transportadores e misturadores, com um forte aumento de 150% para cargas elevadas de partida. A seleção da configuração incorreta do inversor é uma das principais causas de desligamentos inesperados do sistema.

Gerenciamento do alto torque estático de ruptura e da corrente de partida do motor

Máquinas industriais pesadas precisam de uma forte potência de partida para superar o atrito elevado. Você configura um acionamento do motor para limitar grandes surtos elétricos quando as máquinas são ligadas. As configurações corretas do acionamento garantem um desempenho confiável em aplicações industriais exigentes.

• A classificação Heavy Duty fornece 150% de corrente adicional por um minuto para movimentar transportadores difíceis e com alto atrito.

• A classificação Normal Duty fornece de 110% a 120% de corrente adicional por um minuto para operar ventiladores e bombas.

• O Heavy Duty oferece proteção térmica adicional ao manter uma capacidade de potência reserva, evitando que a máquina desarme.

• Normalmente, um único inversor possui ambas as classificações, mas o Heavy Duty troca a saída contínua por aumentos maiores de curto prazo.

A escolha de um bom acionamento de motor protege os fios internos contra calor perigoso. A configuração da máquina obtém excelentes resultados com corrente elétrica controlada. Cada acionamento ativo ajusta sua força de torque conforme as cargas mudam. Boas configurações do acionamento melhoram o desempenho em diversas aplicações industriais. O acionamento correto evita danos dispendiosos à máquina. Enquanto isso, cada acionamento gerencia o esforço diário de trabalho com alta eficiência. O acionamento padrão acelera os motores suavemente. Um acionamento moderno mantém as peças mecânicas em movimento livre. Este acionamento inteligente suporta muito bem altas temperaturas. O acionamento escolhido movimenta correias pesadas sem paradas bruscas. Um acionamento industrial fornece energia segura ao motor dia após dia.

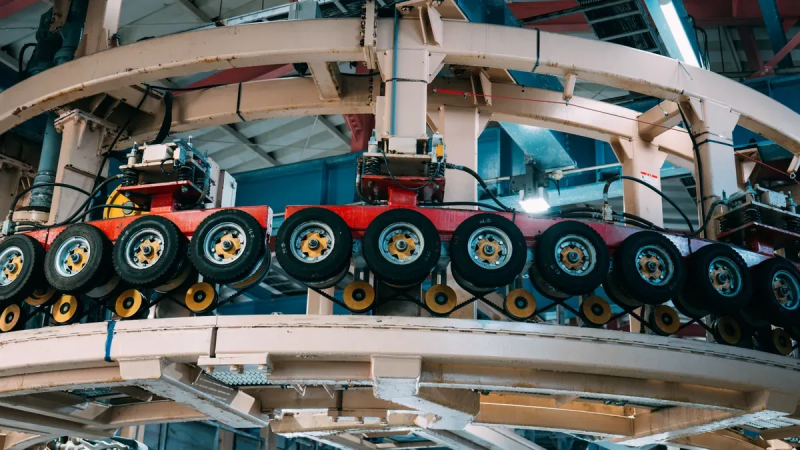

Aplicações comuns de VFD em sistemas de transportadores industriais

Você otimiza longas linhas de movimentação de materiais estudando as aplicações comuns de VFD em toda a sua instalação. Os sistemas de transportadores frequentemente exigem vários acionamentos de motor para movimentar cargas pesadas a granel por longas distâncias. Você mantém cada VFD funcionando de forma confiável sob trabalho pesado. Um elevado esforço físico pode danificar longas correias transportadoras sem a coordenação adequada dos motores.

Compartilhamento de carga entre vários motores e sincronização de velocidade

Você pode conectar vários acionamentos em um único sistema de transportador de correia longa. Um VFD atua como controlador principal para definir a velocidade da linha principal. Os demais VFDs seguidores correspondem à velocidade exata de rotação e à força de carga do motor. Um VFD moderno evita choques nas engrenagens durante fases de aceleração pesada.

Você utiliza o controle de queda de velocidade em cada VFD seguidor para equalizar a tensão mecânica. O controle de queda reduz ligeiramente a velocidade do motor quando o torque aumenta. Esse pequeno ajuste de velocidade evita o alongamento da correia nas polias de acionamento. Ele também impede travamentos mecânicos em caixas de engrenagens de alta potência. Cada acionamento seguidor ajusta continuamente sua força de saída de acordo com o arrasto real da correia. Esse controle estável protege as emendas vulcanizadas da correia contra rompimentos sob tensão extrema. O carregamento equilibrado dos motores prolonga a vida útil operacional de engrenagens, rolamentos, eixos e roletes do transportador.

Partida suave, desaceleração controlada e frenagem dinâmica

A partida direta de equipamentos de motores de transportadores pesados provoca grandes picos elétricos e estresse mecânico repentino. Um inversor de frequência proporciona aceleração suave ao controlar simultaneamente a tensão e a frequência do motor durante a partida.

A partida direta de um motor pode exigir uma corrente de partida de 600% ou mais da corrente nominal do motor. Um VFD pode limitar a corrente de partida à corrente de carga total do motor (100% da corrente nominal). Isso representa uma redução de 600% para 100% da corrente nominal.

Você protege emendas mecânicas de correias, correntes de acionamento e dentes de engrenagens eliminando choques mecânicos severos durante as partidas. A aceleração gradual evita o derramamento de material nos pontos de transferência da correia. Curvas de aceleração programáveis permitem aumentar a velocidade sem movimentos bruscos dos materiais a granel.

A desaceleração controlada ajuda a parar correias transportadoras de alta inércia sem criar acúmulos de material ou condições de folga na correia. No entanto, transportadores descendentes apresentam riscos operacionais específicos para os acionamentos do motor. Cargas gravitacionais de sobrevelocidade empurram o motor a uma velocidade superior à sua frequência operacional definida. O motor atua como um gerador elétrico e envia o excesso de energia de volta ao barramento do VFD. Uma tensão elevada no barramento interno fará o VFD desarmar sem métodos adequados de dissipação de energia.

Você instala resistores de frenagem dinâmica dedicados para dissipar essa energia excedente.

• Trate a aplicação de VFD como uma aplicação de guindaste para transportadores inclinados que exigem desaceleração rápida.

• Selecione um fator de dimensionamento do resistor de frenagem de 1,25 vezes a potência nominal do motor.

• Adapte o resistor à potência do guindaste com um ciclo de trabalho mínimo de 4 segundos a 25% de trabalho.

• Permita que o resistor absorva energia por 4 segundos e, em seguida, resfrie-o por 12 segundos sob carga total.

O dimensionamento correto do resistor evita falhas de sobretensão nos transportadores em descidas acentuadas. Você configura cada aplicação de VFD para direcionar com segurança o excesso de energia elétrica ao banco de resistores de alta potência. O processo de frenagem dinâmica converte a energia cinética de frenagem em calor térmico, afastando-a dos componentes eletrônicos de potência sensíveis do acionamento. O VFD ativo regula o fluxo de energia com segurança. Cada VFD mantém controle total sobre cargas pesadas em movimento durante desacelerações planejadas ou paradas de emergência.

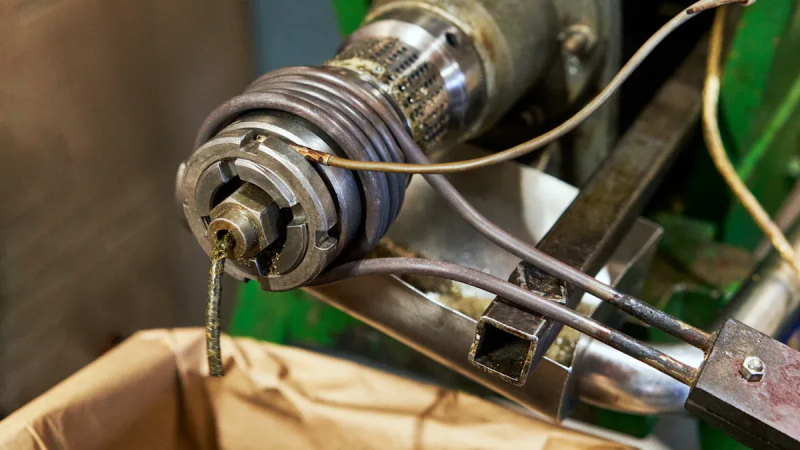

Controle de extrusoras de alto torque por meio de sistemas de inversores de frequência

Linhas de processamento de plástico e borracha exigem potência pesada contínua em velocidades operacionais muito baixas. Você instala um inversor de frequência para gerenciar polímeros fundidos densos sem superaquecer os componentes eletrônicos do VFD durante longos períodos de produção. O alto atrito estático dentro do cilindro da extrusora exige força de torque imediata desde a parada total. A resistência variável da carga pode causar facilmente travamentos mecânicos se o fornecimento de potência oscilar.

Regulação precisa do motor em sistemas industriais de VFD

Os acionamentos de motor padrão frequentemente enfrentam dificuldades em operações de baixa velocidade devido à baixa saída de torque em baixa frequência. Você supera esse gargalo operacional aplicando controle vetorial de fluxo em malha fechada com realimentação de encoder ao motor principal da rosca. Essa estratégia de controle oferece os principais indicadores de desempenho para a fabricação industrial pesada:

• Torque total disponível a 0 Hz (RPM próxima de zero)

• Regulação de velocidade: ±0,01%

• Resposta de torque em milissegundos

• Modo de controle de torque real ativado com realimentação de encoder

Essa configuração de realimentação precisa permite que o VFD mantenha a posição exata do eixo sob condições de carga variáveis. Você pode comparar estratégias de controle consultando as especificações técnicas publicadas dos acionamentos:

Seu processo mantém dimensões rigorosas de saída quando o acionamento mantém o movimento constante do eixo. O controle preciso da velocidade do motor impede que matérias-primas espessas obstruam a garganta de alimentação durante a mistura inicial. O VFD ativo ajusta instantaneamente a tensão para manter o fluxo ideal do polímero através da matriz de extrusão.

Regulação da pressão do polímero fundido por PID e intertravamentos térmicos

A qualidade da saída do polímero depende diretamente da estabilidade da pressão do material fundido dentro do cilindro. Você conecta um transdutor de pressão do material fundido diretamente ao circuito PID interno da unidade VFD principal. O transdutor mede continuamente pequenas alterações de pressão próximas à cabeça da matriz. Em seguida, o controlador interno do VFD ajusta automaticamente a velocidade de rotação da rosca para equilibrar a pressão interna. Esse ajuste imediato de velocidade evita surtos de matéria-prima e protege contra a sobrepressurização perigosa do cilindro.

Você obtém melhor controle do processo vinculando diretamente a operação do acionamento às zonas de aquecimento ao longo do cilindro da extrusora. O plástico bruto frio pode travar a rosca de alimentação pesada quando as máquinas ficam paradas. A partida de um motor contra plástico sólido pode cisalhar os filetes da rosca e romper eixos de acionamento pesados. Você configura intertravamentos térmicos cabeados na lógica de controle da sua aplicação de VFD. O acionamento bloqueia os comandos de partida até que todas as zonas de aquecimento do cilindro atinjam o setpoint de temperatura especificado.

O VFD moderno monitora continuamente a corrente do motor durante os ciclos diários de produção para proteger componentes caros da rosca. Se os sensores térmicos detectarem uma queda repentina de temperatura, o sistema de controle de segurança será acionado imediatamente. O VFD reduz a velocidade da rosca antes que o material estático engrosse dentro do cilindro. O VFD inteligente evita condições de sobrecarga térmica em todas as zonas de aquecimento. Você mantém a qualidade constante do material enquanto o VFD protege as peças mecânicas contra estresse operacional severo. Essa estratégia de proteção integrada reduz o tempo de inatividade dispendioso durante longos ciclos industriais de extrusão. Cada VFD mantém uma operação segura em condições de fabricação exigentes.

Medidas de proteção e integração dos acionamentos Canroon

Mitigação de picos dV/dt e correntes de aterramento do eixo

Cabos longos de motor criam picos perigosos de alta tensão. A comutação rápida cria ondas elétricas que danificam o isolamento do motor com o tempo. É necessário adicionar filtros de saída adequados para proteger o equipamento.

• Para cabos de motor com comprimento de 30 a 100 metros, adicione um filtro dV/dt para limitar os picos de tensão.

• Para comprimentos de cabo entre 100 e 150 metros, adicione um filtro de onda senoidal para proteger completamente o isolamento dos fios do motor.

• Para cabos com mais de 150 metros, consulte o fabricante do acionamento sobre reatores de carga especiais.

A instalação de um filtro dV/dt limita os picos de alta tensão para proteger os componentes do motor, evitando falhas prematuras do sistema de acionamento.

Picos de tensão de alta frequência também criam tensões prejudiciais no eixo. Essas cargas elétricas descarregam pelos rolamentos e causam corrosão por pites profundos. Você interrompe o desgaste dos rolamentos adicionando anéis de aterramento do eixo. Anéis bipartidos são facilmente instalados em motores conectados usando cola condutiva. Anéis sólidos ficam nivelados durante as verificações de manutenção padrão. Esses anéis direcionam as correntes elétricas perigosas com segurança para o aterramento. Essa configuração elimina correntes prejudiciais nos rolamentos de todo o equipamento de acionamento pesado.

Dimensionamento de opções de resfriamento forçado para operação contínua em baixa velocidade

Operar máquinas lentamente durante todo o dia reduz a capacidade de resfriamento dos ventiladores padrão do motor. Velocidades baixas causam rápido acúmulo de calor nos enrolamentos do motor. Os acionamentos Canroon resolvem esse problema de aquecimento usando recursos inteligentes de controle térmico. O VFD principal acompanha os sensores internos de calor em tempo real. Esse acionamento inicia automaticamente regras de segurança para baixa velocidade durante longos períodos de trabalho. O VFD ativo altera a tensão de saída para evitar o superaquecimento do motor.

Você mantém níveis seguros de temperatura adicionando sopradores separados de resfriamento do motor. Um ventilador de resfriamento adicional fornece fluxo de ar constante, independentemente da velocidade de rotação do motor. Você pode definir configurações personalizadas do acionamento no software do acionamento Canroon. Esse acionamento inteligente economiza energia enquanto monitora constantemente os níveis de temperatura. Um VFD secundário emite alertas antes que ocorram danos causados pelo calor. Seu VFD principal protege a fiação do motor contra picos repentinos de temperatura. Cada acionamento adicional envia dados térmicos importantes de volta à sua rede central. O acionamento principal permanece no controle em todas as velocidades do motor. Esse acionamento robusto evita danos ao motor causados pelo esforço de operação em baixa velocidade. O sistema completo de acionamento fornece potência suave e de alto torque durante operações quentes e pesadas.

Comunicação industrial por fieldbus e controle automatizado de redes

Rede em tempo real via PROFINET e EtherNet/IP

Você conecta sistemas modernos de acionamento diretamente aos controladores principais por meio de redes industriais rápidas. Essa comunicação acelera os comandos em toda a linha da fábrica. Configurações rápidas como PROFINET e EtherNet/IP enviam rapidamente as configurações de velocidade a cada acionamento ativo. Um único cabo digital substitui grandes conjuntos de fios de controle antigos. Você configura rotas de dados simples no software para facilitar o controle dos acionamentos.

Redes de fábricas inteligentes oferecem controle confiável em muitas máquinas conectadas. Um controlador principal envia comandos de partida, parada e velocidade à interface do acionamento. Cada acionamento conectado recebe atualizações instantâneas para manter as correias transportadoras em movimento sincronizado. Placas de rede modernas encaixam-se diretamente em slots adicionais dentro da unidade de acionamento. Essa instalação rápida economiza mão de obra e mantém o ruído elétrico fora dos sinais.

Monitoramento de parâmetros de diagnóstico e manutenção preditiva

A coleta contínua de dados transforma controles simples de motores em sensores inteligentes da fábrica. Seu controlador principal lê dados operacionais em tempo real de cada acionamento na rede. O acionamento mede a corrente do motor usando sensores integrados para ajudar a detectar problemas futuros. Esse sinal claro fornece informações úteis de manutenção e lida melhor com o ruído da fábrica do que os testes de vibração.

Ferramentas inteligentes de monitoramento detectam problemas da máquina muito antes de ocorrerem falhas reais nos componentes. Você envia leituras contínuas de corrente do acionamento diretamente para um software de monitoramento inteligente. O sistema principal utiliza métodos matemáticos comprovados para identificar sinais iniciais de desgaste da máquina:

• Análise da Assinatura da Corrente do Motor (MCSA) com classificação por lógica difusa

• Máquina de Vetores de Suporte (SVM) e regras dos K-Vizinhos Mais Próximos (KNN)

• ferramentas de Árvore de Decisão, Random Forest e Análise Discriminante Linear (LDA)

• configurações matemáticas Gaussian Naïve Bayes (GNB) e Genetic Algorithm-SVM

• Redes Neurais Artificiais (ANN) e Redes Neurais Convolucionais (CNN)

A identificação precoce de problemas da máquina evita paradas repentinas da fábrica em extrusoras exigentes e de alto torque. O registro de memória dentro do acionamento grava picos rápidos de corrente e pequenas alterações de carga. Sua equipe de manutenção recebe alertas rápidos da rede do sistema de acionamento quando os valores de potência ficam muito altos. Você planeja reparos rápidos antecipadamente para aumentar a produção total da fábrica usando cada acionamento conectado.

Você melhora a saída do motor escolhendo acionamentos para serviço pesado, utilizando filtros de onda senoidal e conectando sensores de pressão aos circuitos de controle. A adição de um inversor de frequência protege os fios do motor contra picos de alta tensão e acúmulo de calor. O controle preciso do torque oferece grandes benefícios práticos à sua fábrica. Você reduz o desgaste do equipamento, evita paradas repentinas, aumenta a segurança dos trabalhadores e obtém a máxima produção da fábrica.

Cada unidade VFD mantém a potência estável durante operações industriais pesadas. Você protege as roscas de extrusoras de alto torque contra choques mecânicos com uma configuração moderna de VFD. Cada VFD conectado protege o hardware, enquanto o sistema principal de VFD reduz o consumo de energia. Entre em contato hoje com os especialistas da Canroon em aplicações de VFD para atualizar suas configurações de acionamento de automação.

FAQ

Qual é a diferença entre as classificações de VFD para serviço pesado e serviço normal?

Você escolhe um VFD para serviço pesado para operar cargas constantes, como extrusoras. Esse VFD fornece um aumento de potência de 150% por 60 segundos. Um VFD para serviço normal opera bombas e ferramentas básicas com um aumento de 110%. As configurações corretas do acionamento evitam desligamentos repentinos em máquinas pesadas.

Como um VFD reduz a corrente de partida do motor durante a partida?

A partida direta de um motor consome 600% ou mais de sua corrente normal. O uso de um VFD moderno limita esse surto elétrico a 100% da corrente nominal. Seu VFD ativo gerencia simultaneamente a tensão e a frequência. Cada VFD protege correias de acionamento e dentes de engrenagens contra impactos repentinos. Cada VFD mantém a operação diária segura.

Por que são necessários filtros de saída em um cabo longo de VFD para motor?

Cabos longos criam picos de alta tensão que danificam as coberturas dos fios do motor ao longo do tempo. Você instala um filtro dV/dt quando as linhas do motor têm de 30 a 100 metros. Um filtro de onda senoidal protege as coberturas dos fios em cabos de até 150 metros de comprimento. Todo VFD funciona melhor com energia limpa.

Como um VFD otimiza o controle de velocidade em extrusoras de alto torque?

Um VFD vetorial em malha fechada utiliza a realimentação dos sensores para fornecer potência total em velocidade zero. Esse VFD especial controla a velocidade da rosca com precisão de 0,01%. Seu VFD principal conecta-se diretamente aos sensores de pressão no material fundido quente. Um VFD secundário opera equipamentos adicionais em toda a linha ativa.
