Um VFD moderno para sistemas de bombeamento transforma a forma como você controla o movimento de líquidos. Instalações antigas utilizam válvulas de estrangulamento mecânicas para reduzir o fluxo de fluidos. Em vez disso, os inversores de frequência variam diretamente a velocidade do motor para atender às necessidades reais do sistema. Você economiza até 30% de energia ao eliminar as perdas adicionais de pressão nas válvulas. Essa regulação dinâmica da pressão por meio de um inversor de velocidade variável reduz o esforço físico sobre vedações e impulsores. As partidas suaves reduzem os danos aos eixos e rolamentos ao longo do tempo. Como resultado, você protege suas bombas contra danos e evita desligamentos repentinos do sistema. A atualização da instalação reduz os custos gerais e aumenta a confiabilidade a longo prazo em todas as aplicações industriais de bombeamento.

Principais conclusões

• Os VFDs alteram diretamente a velocidade do motor para reduzir o consumo de energia em até 50 por cento.

• As partidas suaves protegem os componentes da bomba, evitando picos repentinos de pressão e danos causados pelo golpe de aríete.

• A substituição de válvulas de controle antigas por inversores eletrônicos elimina o excesso de pressão na tubulação e reduz os custos de manutenção.

• Os recursos de segurança integrados desligam o motor antecipadamente para evitar o funcionamento a seco e danos causados pelo calor.

• A escolha do sistema de acionamento correto ajuda as máquinas a durar mais em instalações industriais e sistemas municipais de abastecimento de água.

Como funcionam os inversores de frequência em sistemas de bombeamento

Regulação de frequência versus estrangulamento mecânico

Você pode ajustar o movimento dos fluidos dentro das tubulações do sistema usando inversores de frequênciade velocidade variável. As instalações tradicionais operam os motores na velocidade máxima e utilizam válvulas para restringir a saída. Em contrapartida, os inversores eletrônicos controlam diretamente o desempenho da saída.

• Um VFD ajusta a velocidade do motor alterando a frequência da eletricidade enviada ao motor.

• Ele controla a velocidade ajustando tanto a tensão quanto a frequência enviadas ao motor.

• O principal objetivo em sistemas de bombeamento é alterar a velocidade da bomba, controlando diretamente o fluxo e a pressão do sistema.

O estrangulamento mecânico antigo desperdiça grandes quantidades de eletricidade. Reduzir a velocidade do sistema por meio de um controle inteligente do motor economiza muita energia.

Controle dinâmico de fluxo e substituição de válvulas

As válvulas de estrangulamento obrigam as bombas a movimentar a água contra uma pressão artificialmente elevada. Essa resistência adicional provoca fortes vibrações, vazamentos nos eixos e desgaste acelerado das vedações.

Um inversor de frequência também pode proporcionar economia na manutenção. As válvulas de controle exigem muita manutenção...

Ao substituir válvulas antigas por um controle programável de bombas, você elimina completamente a resistência adicional da linha. O controle inteligente do fluxo atende facilmente às necessidades do sistema, sem criar contrapressão indesejada nas tubulações de líquidos.

• Manutenção reduzida: A remoção da válvula de alívio de pressão (PRV) reduz a complexidade mecânica e todos os custos de reparo relacionados.

• Vida útil prolongada dos equipamentos: Operar as bombas em velocidades mais baixas com um VFD reduz as cargas nos rolamentos e a flexão dos eixos, prolongando a vida útil das vedações e dos rolamentos.

O controle moderno de bombas atualiza sua instalação industrial com um gerenciamento eficiente do fluxo por muitos anos.

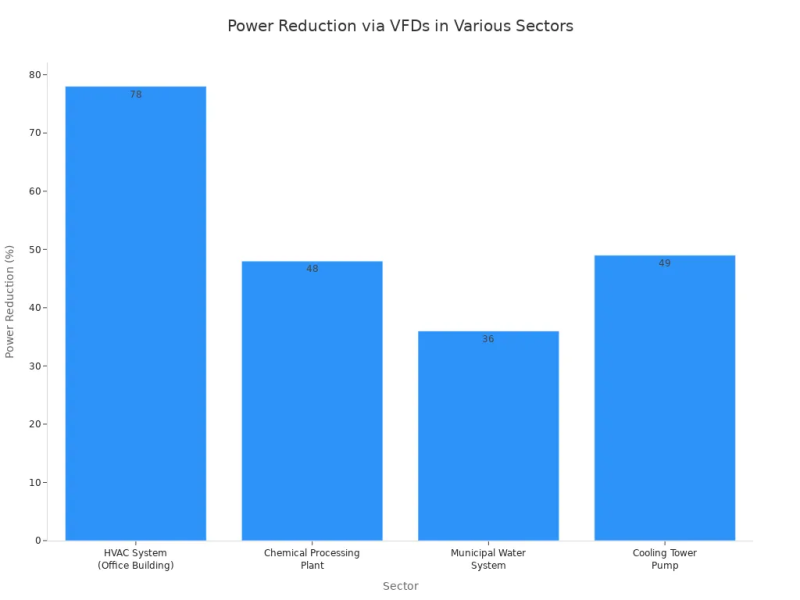

Principais benefícios dos VFDs em sistemas de bombeamento

O uso de inversores de frequência em sua fábrica reduz o consumo de energia das bombas e ajuda os componentes internos a durar mais. Os sistemas modernos de acionamento substituem válvulas de controle que desperdiçam energia por ajustes automáticos de velocidade, melhorando a economia de energia em toda a instalação.

Economia de energia por meio das leis de afinidade

As bombas centrífugas seguem regras da física chamadas leis de afinidade. A terceira lei mostra que o consumo de energia está relacionado ao cubo da velocidade do motor. Pequenas reduções de velocidade geram grandes economias de energia. Quando você reduz a velocidade de um motor em 20%, diminui o consumo de energia em 49%. Por exemplo, uma bomba de 22 kW operando a 50 Hz utiliza apenas 18.26 kW quando reduzida para 47 Hz. Essa pequena alteração cria uma redução de 17% na demanda de energia. A melhor eficiência é obtida operando os motores das bombas somente na velocidade necessária para o sistema.

Considere uma bomba de 75 kW operando com 60% de fluxo durante 6,000 horas por ano. O uso de válvulas mantém a potência necessária elevada, em 67 kW. O uso de uminversor de velocidade variável reduz a potência necessária para 19 kW. Essa simples alteração economiza 288,000 kWh de energia por ano.

A redução do consumo de energia proporciona diretamente uma grande economia de custos nas operações diárias da sua fábrica.

Proteção dos equipamentos e partida suave

Dar partida nos motores com força total envia ondas de choque intensas e calor pelas tubulações. As partidas normais provocam picos elétricos de até 600% dos níveis de carga total. Um vfd para sistemas de bombeamento acelera o motor lentamente durante 5 a 20 segundos. Essa partida suave mantém a corrente de partida abaixo de 150%. As partidas suaves enchem as tubulações de maneira uniforme e evitam picos intensos de pressão. As paradas lentas evitam o golpe de aríete quando o fluxo de fluido é interrompido. A eliminação dos choques de pressão protege os impulsores internos e os rolamentos contra o desgaste.

A proteção integrada do inversor protege as bombas contra funcionamento a seco e sobrecargas sem sensores físicos adicionais.

• O inversor monitora continuamente a corrente elétrica para detectar uma perda instantânea do fluxo de água.

• A configuração do parâmetro PRT23 seleciona a fonte do sensor, enquanto PRT24 define o limite exato de acionamento.

• A configuração do parâmetro PRT28 controla o tempo de atraso antes de desligar o sistema com segurança.

• A configuração do parâmetro PRT27 seleciona uma parada por inércia ou uma parada controlada quando o fluxo de fluido cai abaixo do nível adequado.

Essa proteção inteligente interrompe o motor antes que o calor causado pelo atrito destrua as vedações internas. Você protege sistemas essenciais de abastecimento de água, mantém as bombas protegidas contra danos térmicos e garante um desempenho estável a longo prazo.

Principais cenários de aplicação industrial e comercial

Sistemas HVAC e de pressurização municipal

A instalação de inversores de frequência ajuda a controlar o fluxo de líquidos em grandes escritórios e estações municipais de abastecimento de água. Os sistemas de ar-condicionado e aquecimento precisam de atualizações constantes do fluxo para manter o conforto. Os inversores ajustam diretamente a velocidade dos motores nas bombas de chillers e nos ventiladores das torres de resfriamento. Adaptar a saída do motor ao uso real diário do edifício economiza muita eletricidade. Os ajustes integrados de velocidade também reduzem o ruído das máquinas e simplificam a automação.

Os sistemas municipais de abastecimento de água utilizam bombas de reforço para impulsionar água potável pelas tubulações urbanas. As bombas antigas de velocidade única criam picos intensos de pressão que danificam tubulações subterrâneas envelhecidas. Os sistemas de acionamento aumentam ou reduzem suavemente a velocidade dos motores ao longo de vários segundos. As partidas suaves evitam golpes de aríete prejudiciais e protegem as tubulações de distribuição contra esforços físicos. A instalação de inversores eletrônicos em bombas de reforço de pressão mantém a pressão estável na linha e prolonga a vida útil total dos equipamentos.

Aplicações industriais pesadas e movimentação de líquidos viscosos

As plantas industriais criam ambientes de trabalho exigentes para motores e bombas industriais. As bombas centrífugas padrão movimentam facilmente fluidos finos, como água comum ou misturas químicas simples. Esses sistemas de bombeamento precisam de uminversor de torque variável dimensionado para fornecer 110-120% de potência adicional durante um minuto. Adaptar a saída do motor à demanda ativa da planta melhora o movimento dos fluidos em todas as áreas de trabalho. Você evita o superaquecimento indesejado do motor e protege equipamentos delicados durante longos turnos de operação.

A movimentação de líquidos espessos, como lama de mineração ou esgoto municipal, exige bombas robustas de deslocamento positivo. Essas máquinas para serviços pesados precisam de uma força de partida elevada para superar o arrasto do fluido espesso. Configurar o inversor para torque constante fornece 150% de potência adicional durante um minuto. O controle cuidadoso da velocidade evita que os fluidos espessos respinguem ou que os sólidos se depositem. O monitoramento de velocidade em malha fechada mantém um fluxo constante de material mesmo quando a viscosidade do líquido varia.

Como selecionar o VFD adequado para aplicações de bombeamento

Gerenciamento térmico e isolamento do motor

Analise cuidadosamente as condições térmicas ao escolher uma instalação de vfd para bombas em sua unidade de processamento. Operar um motor abaixo de 30-40 Hz reduz o desempenho do ventilador interno de resfriamento. Essa redução do fluxo de ar retém calor elevado dentro dos enrolamentos dos motores padrão. Operar abaixo de 25% da velocidade nominal sem resfriamento adicional deteriora rapidamente o isolamento. A modulação por largura de pulso cria ondas estacionárias nas linhas de energia. Esses picos de tensão danificam o isolamento do motor ao longo do tempo. São necessários projetos de inversores adequados para proteger bombas padrão em baixas velocidades.

Dimensione o vfd para sistemas de bombeamento verificando conjuntamente todos os fatores de redução de capacidade ambiental. Temperaturas ambiente elevadas acima de 40°C reduzem a corrente de saída em 2.5% para cada grau. A operação em altitudes superiores a 1000m reduz a capacidade elétrica em 1% a cada 100m. Gabinetes NEMA 4X vedados também exigem uma redução adicional de capacidade entre 5% e 25%. São necessários inversores robustos para bombas de serviço pesado em locais quentes.A tecnologia VFD da Canroon oferece boas configurações de motor e inversor para proteger o isolamento dos equipamentos e manter o fluxo de fluidos.

Qualidade da energia e mitigação de harmônicas

Os retificadores normais dos inversores criam harmônicas elétricas que perturbam a tensão em aplicações industriais. Níveis elevados de harmônicas provocam superaquecimento intenso nas bobinas dos transformadores e desarmam os disjuntores. As normas IEEE recomendam manter a distorção harmônica total da tensão abaixo de 5% nos principais pontos de conexão. A instalação de um reator de linha de entrada de 3% limita as correntes harmônicas de alta frequência a um baixo custo.

A não redução das correntes harmônicas pode causar superaquecimento dos condutores neutros e transformadores, alarmes falsos do VFD, problemas no PLC e travamentos de computadores.

Utilize configurações multipulso avançadas para obter o melhor controle da qualidade da energia. Um conversor de 12 pulsos desloca as fases em 30 graus para reduzir as harmônicas de 5ª e 7ª ordem. Uma configuração de 18 pulsos desloca as fases em 20 graus para eliminar harmônicas abaixo da 17ª ordem. O uso de um reator de carga de 3% ou 5% protege as bobinas do motor quando as linhas ultrapassam 110 ft. Essas configurações inteligentes de acionamento mantêm as bombas de água funcionando bem sem interrupções repentinas em estações municipais de abastecimento de água.

A substituição dos equipamentos por uminversor de velocidade variável inteligente proporciona grandes benefícios a longo prazo. A escolha de um novo vfd para sistemas de bombeamento reduz o consumo de energia em até 50% em aplicações pesadas, como o bombeamento de polpa de mineração. Esse controle dinâmico altera instantaneamente a velocidade do motor para atender às necessidades exatas do fluido. Você reduz o desgaste físico das vedações, diminui os custos de reparo e ajuda os equipamentos a durar mais. A maioria dos proprietários de plantas recupera os custos de instalação em um rápido período de retorno de 1 a 3 anos. Proteja suas bombas de água e aumente o desempenho da planta hoje mesmo. Verifique seu sistema atual e converse com os especialistas da Canroon para obter configurações personalizadas de inversores.

FAQ

Quanta energia um VFD pode economizar em equipamentos industriais?

OsVFDs reduzem o consumo de energia elétrica em 30% a 50% sob cargas parciais. A redução da velocidade do motor diminui o consumo de energia de acordo com as leis da física. Você reduz significativamente os custos diários de energia e protege as bombas contra desgaste intenso.

Como os VFDs protegem as bombas de reforço de pressão de água contra danos nas tubulações?

Esses inversores alteram suavemente a saída do motor durante 5 a 20 segundos. As partidas suaves evitam picos repentinos de pressão nas tubulações de água. O monitoramento elétrico integrado detecta quedas rápidas no fluxo e interrompe as bombas antes que o calor danifique as vedações internas.

Um VFD pode controlar o fluxo de líquidos sem válvulas de estrangulamento?

Sim. A alteração da frequência elétrica modifica imediatamente a saída. É possível remover completamente as válvulas de controle de alta manutenção das tubulações de alimentação. A eliminação do atrito das válvulas interrompe o acúmulo de pressão, reduz os custos de reparo e mantém o fluxo de fluido uniforme pelas bombas de grande porte.

Operar um inversor em baixas frequências causa superaquecimento do motor?

Operar abaixo de 30 Hz reduz o fluxo de ar do ventilador interno, retendo calor nas bobinas do motor. Picos de tensão elevados causados pela modulação por pulsos também pressionam o isolamento dos fios. A instalação de reatores de linha ou ventiladores externos protege os equipamentos convencionais durante longos períodos de operação em baixas frequências.
