Um inversor de frequência trifásico de 380 V altera a tensão e a velocidade da alimentação para garantir o bom funcionamento das máquinas. Você obtém controle preciso do motor trifásico ajustando as configurações conforme necessário. Todas as instalações de motores de fábrica utilizam um inversor de frequência para gerenciar a velocidade e a potência de forma suave durante trabalhos pesados.

Sempre verifique a amperagem em plena carga na etiqueta do seu motor antes de comprar peças. Os números de potência por si só não garantem um desempenho elétrico seguro. Corresponder aos valores reais de amperagem evita desligamentos inesperados do sistema sob carga pesada. Este guia de dimensionamento de inversores de frequência mantém seu equipamento confiável e protege o investimento total do seu projeto. Escolher o inversor de frequência ideal requer uma análise cuidadosa das necessidades elétricas, da máquina e do projeto.

Principais conclusões

• Escolha o tamanho do seu inversor verificando a amperagem em plena carga do motor na etiqueta, em vez de olhar para a sua potência nominal em cavalos.

• Ajuste as configurações de controle do inversor de frequência às cargas da máquina, sejam elas constantes ou variáveis, para economizar o máximo de energia possível.

• Escolha inversores de frequência com controle vetorial sem sensor para manter uma forte potência de partida e um controle preciso da velocidade.

• Escolha capas NEMA 4X ou IP66 para proteger os componentes elétricos em condições úmidas ou adversas.

• Mantenha o interior do gabinete resfriado para que os componentes importantes em seu interior, chamados capacitores eletrolíticos, durem o dobro do tempo.

Dimensionamento elétrico para sistemas VFD trifásicos de 380 V

Compatibilidade entre amperagem do motor e classificações de carga total.

Sempre utilize um inversor de frequência trifásico de 380 V com um motor trifásico de mesma tensão . Os inversores modernos suportam configurações de potência de 0,4 kW a 400 kW para bombas, ventiladores e máquinas-ferramenta CNC. Verifique a amperagem nominal do motor antes de comprar qualquer equipamento. Todo inversor de frequência deve suportar com segurança altas correntes elétricas.

Especificações elétricas incorretas podem danificar seu equipamento durante longos períodos de operação. Operar um motor de 380 V em 240 V reduz o fluxo no entreferro e diminui o torque total. A comutação PWM rápida de um inversor de frequência cria picos de tensão prejudiciais nos terminais dos fios. O gráfico abaixo ilustra problemas de incompatibilidade de acionamento.

Consulte uma tabela de dimensionamento para confirmar os limites de corrente seguros e proteger os trabalhos industriais.

Alimentação nativa de 380 V versus conversor elevador monofásico.

A alimentação de 380 V reais proporciona alta eficiência operacional para máquinas industriais pesadas. O uso de um inversor de frequência trifásico em ventiladores de grande porte reduz o consumo de energia em até 50% em comparação com sistemas de velocidade fixa. Um conversor elevador com SVPWM opera com um nível de eficiência ≥94% . Mesmo assim, conexões de alimentação direta oferecem maior confiabilidade para trabalhos industriais exigentes.

Os inversores de frequência (VFDs) não conseguem elevar os níveis de tensão, portanto, nunca convertem uma baixa tensão de entrada em uma potência de saída maior. Um VFD pode receber uma tensão mais alta e enviar uma tensão mais baixa, mas o motor consome mais corrente para a mesma potência.

Os sistemas de conversão de fase impõem limites adicionais para unidades CNC sensíveis que operam com um inversor de frequência.

• Projetado apenas para cargas de motor simples.

• Projetado para alimentar uma única saída de carga.

• Ruim para máquinas complexas com múltiplos controles.

• Sinais de onda quadrada truncados criam estresse harmônico prejudicial.

• Pode gerar ruído elétrico indesejado.

• Necessita de filtros de linha adicionais para proteção completa do motor.

Um inversor de frequência (VFD) de verdade proporciona um controle de potência superior. A verdadeira energia da rede elétrica garante um controle estável dos motores trifásicos em todos os seus sistemas.

Selecionando o melhor controlador VFD para inversores Canroon

Aplicações de torque constante versus variável

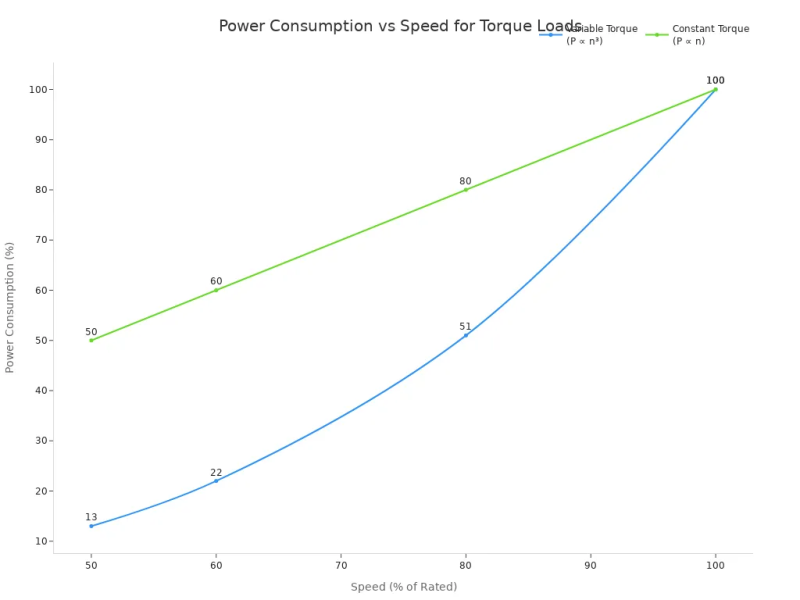

Você precisa escolher inversores de frequência que correspondam à carga mecânica exata da sua máquina. Máquinas com torque variável, como bombas centrífugas, precisam de menos corrente quando operam em baixa velocidade. O consumo de energia varia de acordo com uma fórmula cúbica relacionada à velocidade da máquina ( P ∝ n³ ). Reduzir a velocidade do motor para 80% diminui a demanda de energia para 51%. Um inversor de frequência com torque variável melhora o desempenho da bomba e, ao mesmo tempo, contribui para a economia de energia. Um bom gerenciamento de energia reduz os custos operacionais diários durante longos turnos de trabalho na fábrica.

Sistemas de torque constante exigem potência de rotação estável em todas as velocidades de operação. Esteiras transportadoras e máquinas CNC requerem torque máximo no eixo do motor, mesmo em baixas velocidades. Reduzir a velocidade do motor para 50% diminui o consumo de energia diretamente pela metade. Escolher o perfil ideal para o inversor de frequência evita paradas repentinas do motor e o superaquecimento perigoso.

Desempenho vetorial sem sensores em acionamentos Canroon

Os inversores de frequência Canroon utilizam um código vetorial inteligente sem sensores para medir o fluxo interno do rotor. O inversor verifica os dados de corrente e tensão para calcular o escorregamento do motor constantemente. Este método mantém o torque nominal do motor em 200% até aproximadamente 1 Hz sem a necessidade de encoders. O inversor ajusta a frequência imediatamente para manter o equipamento funcionando de forma estável. Você obtém uma saída suave em baixa velocidade para ferramentas industriais pesadas e engrenagens CNC. Os sistemas vetoriais sem sensores proporcionam controle preciso de motores trifásicos em amplas faixas de velocidade.

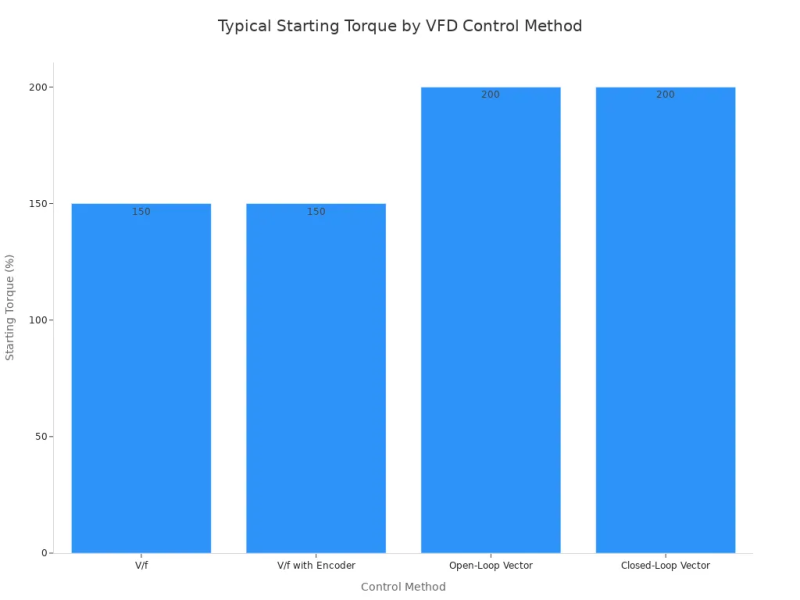

As configurações básicas de V/f fornecem apenas 150% do torque de partida a 3 Hz. Os modos vetoriais de malha aberta aumentam o torque de partida em até 200% a 0,3 Hz. Essa potência extra auxilia na otimização adequada do consumo de energia em linhas de produção exigentes. Adquirir o melhor inversor de frequência com potência vetorial garante um equilíbrio estável na saída do motor. Escolher a configuração ideal de inversor de frequência melhora o desempenho do seu sistema trifásico para tarefas complexas.

Classificações de Invólucro e Proteção Ambiental

Normas IP e NEMA para operações industriais severas

É fundamental proteger seu inversor de frequência contra as condições adversas da planta. Jatos de água, poeira e produtos químicos danificam rapidamente os circuitos eletrônicos sensíveis. O uso de uma caixa genérica em um ambiente agressivo aumenta a taxa de falhas do equipamento em 3 a 5 vezes. Circuitos de proteção e blindagem adequados prolongam a vida útil de suas unidades de potência.

Em situações de exposição severa a produtos químicos ou alta umidade, a seleção do padrão de gabinete correto garante a operação ininterrupta da planta.

Para ambientes corrosivos, marinhos ou químicos, a classificação de proteção exigida é NEMA 4X / IP66 , e o material deve ser aço inoxidável 316 ou PRFV (Poliéster Reforçado com Fibra de Vidro) .

Gestão Térmica e Estratégia de Refrigeração

Gabinetes de proteção selados criam desafios reais de gerenciamento térmico para seu inversor de 380V. Um gabinete NEMA 4 à prova d'água bloqueia a circulação normal do ar. Esse calor retido eleva as temperaturas internas, obrigando você a instalar sistemas de resfriamento ativos, como trocadores de calor ou condicionadores de ar.

O calor interno altera o desempenho do inversor, degradando componentes críticos ao longo do tempo. O estresse térmico afeta diretamente os capacitores eletrolíticos internos. O calor acelera a secagem do eletrólito dentro dessas peças.

É necessário limpar os dissipadores de calor dos inversores regularmente para evitar desligamentos térmicos. Uma boa circulação de ar no gabinete protege todos os motores e inversores de frequência da sua linha de produção. Posicionar as unidades longe de fontes de calor direto economiza energia de refrigeração, mantendo a produção contínua de torque. Projetos de refrigeração adequados protegem seu investimento em motores e mantêm a produção diária estável.

Acessórios para o seu inversor de frequência

Reatores de linha e filtros EMI

Adicionar proteção de entrada adequada prolonga a vida útil do hardware do inversor e elimina ruídos elétricos. Reatores de linha e filtros de interferência eletromagnética são necessários para proteger equipamentos industriais sensíveis. Os reatores de linha absorvem surtos de tensão da rede elétrica. Eles também reduzem os harmônicos de corrente antes que picos elétricos entrem no sistema. Altas frequências de comutação em um inversor de frequência geram ruído de alta frequência nas linhas de energia.

A norma IEC 61800-3 é geralmente considerada o padrão EMC fundamental para sistemas de acionamento de energia elétrica com velocidade variável, abordando os requisitos de emissão e imunidade.

A instalação de componentes de filtro adequados garante a conformidade contínua com as normas e a distribuição de energia limpa.

Resistores de frenagem dinâmica e opções de comunicação

Máquinas pesadas geram enorme energia cinética durante desacelerações rápidas. Um resistor de frenagem dinâmica dissipa o excesso de energia do motor na forma de calor. Cargas de alta inércia exigem dimensionamento preciso para evitar sobretensões durante ciclos de frenagem rápida.

1. Reúna as especificações : Identifique a potência (HP) do motor, a classe de tensão, a corrente de plena carga e a rotação (RPM) a partir da placa de identificação. Confirme se o inversor de frequência possui um chopper de frenagem interno.

2. Calcular a inércia total : Determine a inércia total ( J_total ) refletida no eixo do motor, que é crucial para cargas de alta inércia.

3. Calcule a potência máxima de frenagem : Use a fórmula P_peak = 0.5 * J_total * (omega_1^2) / t_decel , onde omega_1 é a velocidade angular inicial.

4. Calcular a potência média : Determine P_avg = P_peak * Duty Cycle , onde o Ciclo de trabalho leva em conta a frequência e a duração das paradas.

5. Selecione o resistor : Escolha um resistor com um valor de resistência dentro da faixa especificada do inversor e uma potência contínua ( P_cont ) maior ou igual a 1,5 vezes o P_avg calculado para fornecer um fator de segurança.

6. Verificação de construção : Certifique-se de que o resistor seja de baixa indutância (por exemplo, fio enrolado de camada única ou bifilar).

Os inversores Canroon suportam protocolos de comunicação Modbus/RS485 para redes de automação industrial modernas. Essa interface permite uma integração de controle simplificada em diversos equipamentos da planta.

Gerenciando o orçamento e evitando as armadilhas comuns dos inversores de frequência.

Configuração do isolamento do motor e da frequência base

É necessário proteger os componentes do motor ao conectar uma unidade de velocidade variável à energia elétrica. Pulsos de energia rápidos provenientes do controlador geram calor intenso nos fios internos. Motores comuns costumam apresentar defeitos rapidamente se não possuírem revestimentos protetores adequados.

A substituição de peças por modelos melhores evita erros comuns de compra que comprometem o orçamento inicial. É fundamental realizar verificações de segurança importantes em todos os reparos.

• Escolha o revestimento interno Classe F para proteger todas as bobinas reconstruídas da máquina.

• Utilize blindagem Classe F para simplificar o fornecimento de materiais para a oficina e proteger as operações futuras.

• Verifique a etiqueta metálica para saber se as condições de trabalho exigentes requerem blindagem Classe H.

Selecionar configurações de velocidade base incorretas também causa problemas de superaquecimento do motor.

Um motor Classe F com aumento de temperatura de 105 K acima de 40 °C de temperatura ambiente pode suportar uma temperatura da superfície da carcaça de 145 °C; acima disso, espera-se uma redução de 4 a 8 vezes na vida útil do isolamento, de acordo com a norma NEMA MG-1 Parte 14.

Escolhas inadequadas de frequência fazem com que o controlador magnetize excessivamente a carcaça metálica. Consumos de energia em torno de 90 a 110% demonstram que o sistema está aplicando força magnética extra para manter a rotação, gerando níveis de calor perigosos.

Avaliação do Custo Total e das Opções do Modelo Canroon

Planos de instalação vagos causam aumentos exorbitantes nos custos ao colocar os discos rígidos em funcionamento. Você evita erros clássicos de compra dividindo as tarefas de forma clara durante as reuniões de planejamento iniciais.

Gerenciar os gastos totais exige uma análise inteligente dos preços em diferentes modelos de inversores de frequência. Um preço inicial baixo pode mascarar contas de energia elevadas a longo prazo. Um controlador avançado permite atingir seus objetivos financeiros por meio de recursos reais de redução de energia. Unidades de ponta oferecem monitoramento preciso do consumo de energia durante longos turnos de trabalho em fábricas.

Escolher inversores de alta qualidade protege o investimento do seu projeto. Listas do setor destacam o Canroon CV900N, ao lado de grandes nomes como Danfoss, Delta e Mitsubishi, como uma ótima opção para sistemas de energia de 380V. Optar por controladores ideais garante alta qualidade de construção a preços justos. Comparar preços assegura a compra de equipamentos confiáveis que se encaixam perfeitamente no seu orçamento.

Proteja sua fábrica usando uma lista de verificação de ferramentas simples.

1. Verifique a corrente de plena carga do motor para garantir o dimensionamento correto do inversor de frequência. Estudos mostram que até 30% dos usuários de inversores de frequência dimensionam as engrenagens incorretamente, causando grandes problemas de potência no motor.

2. Verificar as necessidades de torque de deslocamento para um controle preciso do motor trifásico.

3. Escolha telas de configuração fáceis para evitar erros diários dos funcionários.

4. Compare as metas de custo total com as opções de preço de compra inicial.

Antes de finalizar seu planejamento de gastos com máquinas, consulte o suporte da fábrica ou utilize programas de dimensionamento de ferramentas. Escolher o inversor de frequência ideal exige equilibrar o custo do inversor com a economia de energia a longo prazo. Investir em um bom inversor de frequência trifásico protege o investimento do seu projeto e garante um funcionamento estável da fábrica.

Perguntas frequentes

Como escolher o inversor de frequência ideal para o seu orçamento?

Primeiro, verifique a corrente nominal do seu motor em plena carga. Em seguida, calcule os recursos necessários do inversor de frequência para evitar um aumento inesperado no preço. Escolher modelos de controladores padrão ajuda você a manter-se dentro do orçamento, garantindo o desempenho ideal da máquina.

Por que dimensionar um inversor de frequência com base na corrente de plena carga do motor em vez da potência em cavalos-vapor?

A potência nominal do motor, por si só, não garante total segurança elétrica. O consumo de corrente do motor varia de acordo com a carga e o projeto do enrolamento interno. A correspondência da amperagem em plena carga evita desligamentos repentinos por sobrecorrente e protege os componentes elétricos contra danos térmicos.

Como uma configuração inadequada da frequência base afeta os custos operacionais do motor?

Configurar uma frequência base incorreta força o inversor a magnetizar excessivamente a carcaça metálica do motor. Essa força magnética extra causa superaquecimento severo e rápida deterioração do isolamento. Uma configuração adequada reduz o desperdício de energia e controla os custos de manutenção a longo prazo.

Uma alimentação monofásica pode alimentar com segurança um inversor de motor trifásico?

Você pode usar sistemas de conversão de fase para configurações de máquinas simples. No entanto, a alimentação direta da rede elétrica proporciona melhor eficiência para equipamentos industriais pesados . Conexões trifásicas verdadeiras reduzem o ruído elétrico, mantendo seu orçamento operacional estável sem a necessidade de componentes adicionais de filtro de linha.

Qual o nível de proteção da caixa ideal para um local industrial úmido sem estourar o orçamento?

Para áreas úmidas com risco de lavagem direta com mangueira, escolha um gabinete NEMA 4 ou NEMA 4X. O NEMA 4X oferece alta resistência à corrosão em ambientes químicos agressivos. A escolha do projeto de gabinete correto previne falhas prematuras do inversor e protege a segurança geral da planta.
