O controle PID ajuda a manter a precisão em inversores de frequência variável (VFDs) ao otimizar as configurações PID do VFD. Um controlador PID ajusta a velocidade do motor para garantir estabilidade, o que economiza energia e evita instabilidade do sistema. Configurar corretamente os VFDs com parâmetros PID eficazes garante operação suave, evita flutuações excessivas e reduz o consumo de energia.
Principais Conclusões
Os controladores PID ajudam a manter os inversores de frequência variável (VFDs) estáveis. Eles alteram a velocidade do motor para economizar energia e evitar problemas.
Ajustar corretamente os parâmetros PID é muito importante para o bom funcionamento dos VFDs. Ajuste as configurações proporcional, integral e derivativa para melhorar o desempenho do sistema.
Use métodos como Ziegler-Nichols e Cohen-Coon para ajustar os PIDs. Esses métodos encontram as melhores configurações para manter seu sistema funcionando de forma suave e eficiente.
Noções Básicas do Controle PID em Aplicações de VFD

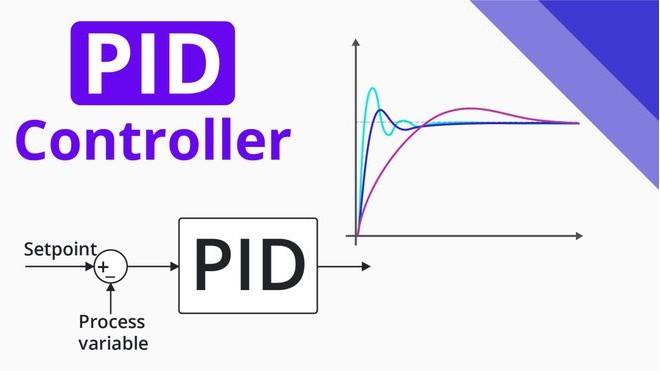

O que é um controlador PID e como ele funciona?
Um controlador PID é um dispositivo que ajuda a controlar sistemas. Ele altera as saídas para corrigir erros e manter as coisas estáveis. Ele usa três ações: proporcional, integral e derivativa. O controle proporcional corrige erros ajustando-se com base na diferença atual. O controle integral analisa erros passados para corrigir problemas de longo prazo. O controle derivativo prevê erros futuros verificando a velocidade das mudanças. Isso ajuda a evitar grandes saltos ou ultrapassagens.
Em inversores de frequência variável, os controladores PID controlam coisas como velocidade ou pressão. Eles monitoram e ajustam constantemente para manter tudo suave e eficiente. Ao contrário de controles simples, os controladores PID lidam melhor com mudanças, tornando-os ótimos para tarefas complexas.
Funções dos termos Proporcional, Integral e Derivativo em sistemas VFD
Cada parte de um controlador PID tem uma função nos VFDs. O controle proporcional corrige erros imediatamente reagindo ao problema atual. Por exemplo, se a velocidade do motor estiver errada, ele ajusta com base no tamanho do erro. O controle integral corrige pequenos erros ao longo do tempo analisando erros passados. O controle derivativo mantém as coisas estáveis reagindo à velocidade das mudanças de erro. Isso evita saltos ou oscilações repentinas.
Na vida real, como em sistemas HVAC, essas partes trabalham juntas. O controle proporcional altera a velocidade do motor rapidamente. O controle integral faz pequenos ajustes ao longo do tempo. O controle derivativo evita mudanças repentinas, mantendo tudo equilibrado.
Como os controladores PID mantêm variáveis de processo em VFDs
Os controladores PID ajudam a manter coisas comofluxo, temperatura ou pressão estáveis. Eles usam ações proporcional, integral e derivativa para ficar próximos do objetivo. Por exemplo, em um sistema de bomba, o controlador altera a velocidade do motor para manter o fluxo estável, mesmo que a demanda mude.
Ao monitorar feedback e fazer pequenos ajustes, os controladores PID mantêm os sistemas estáveis e eficientes. Isso é muito importante para economizar energia e manter a precisão em muitas aplicações.
Ajuste de Parâmetros PID para Inversores de Frequência Variável
Por que o ajuste é crítico para o desempenho do VFD
Ajustar um controlador PID é muito importante para VFDs. Isso ajuda o sistema a funcionar bem e permanecer estável. Ajustar os termos proporcional, integral e derivativo faz o sistema responder rapidamente. Isso também reduz ultrapassagens e evita movimentos excessivos. O motor pode então manter a velocidade, posição ou pressão corretas.
Especialistas sugerem focar nas três principais partes do PID.O controle proporcional altera a saída com base em erros atuais. O controle integral corrige erros de longo prazo analisando erros passados. O controle derivativo reage à velocidade das mudanças de erro, evitando saltos repentinos. Esses ajustes tornam o sistema suave e eficiente.
Desafios comuns no ajuste de controladores PID para VFDs
Ajustar controladores PID pode ser complicado por muitas razões.Ruídos e mudanças no sistema podem atrapalhar o feedback, dificultando o controle. Um tempo integral ruim pode tornar o sistema lento ou instável. O controle derivativo é sensível a ruídos, causando comportamentos estranhos.
Para resolver esses problemas, use bons métodos de temporização e ajuste. Técnicas como Ziegler-Nichols ou Cohen-Coon podem ajudar a atingir os objetivos. Testar diferentes configurações PID também pode encontrar o melhor equilíbrio para seu sistema.
Impacto de configurações PID inadequadas na eficiência e estabilidade do motor
Configurações PID incorretas podem prejudicar a eficiência e a estabilidade do motor. Se o controle proporcional for muito alto, o sistema pode se mover demais. Um ajuste integral ruim pode tornar as respostas lentas ou deixar erros. Configurações derivativas ruins podem aumentar o ruído, causando ações estranhas. Esses problemas desperdiçam energia e reduzem a eficiência.
Um bom ajuste PID ajuda o motor a funcionar no seu melhor. Economiza energia, mantém o sistema estável e protege o equipamento. Isso melhora o desempenho e reduz custos ao longo do tempo.
Métodos para Ajustar Controladores PID em Sistemas VFD
Método de ajuste Ziegler-Nichols para VFDs
Ométodo Ziegler-Nichols é uma maneira comum de ajustar controladores PID. Primeiro, defina os termos integral e derivativo como zero. Em seguida, aumente o ganho proporcional até que o sistema comece a oscilar de forma estável. Esse ganho é chamado de ganho último (Ku), e o tempo de uma oscilação é o período último (Tu). Use esses valores com fórmulas para encontrar as configurações PID.
Este método funciona bem para sistemas gerais que podem lidar com alguma oscilação. Mas pode não ser o melhor para sistemas que precisam de controle rápido ou preciso.
Método de ajuste Cohen-Coon e sua aplicação em VFDs
Ométodo Cohen-Coon é outra maneira de ajustar controladores PID. Ele começa com um sistema estável e usa uma mudança de etapa para encontrar configurações-chave. Este método funciona bem para sistemas que se equilibram ao longo do tempo. Ele fornece respostas rápidas, tornando-o útil para muitas aplicações.
No entanto, este método tem limites. Pode não funcionar bem em sistemas com grandes oscilações. Você pode precisar de outros métodos para lidar com esses. Ainda assim, é uma boa escolha para controle rápido e estável em sistemas VFD.
Técnicas de ajuste manual com exemplos para sistemas VFD
O ajuste manual permite ajustar as configurações PID observando o comportamento do sistema. Siga estas etapas para ajustar manualmente:
Aumente lentamente Kp até que o sistema reaja rapidamente, mas sem ultrapassagens excessivas.
Adicione Ki para corrigir erros de estado estacionário. Observe instabilidade ou oscilações.
Adicione Kd, se necessário, para reduzir ultrapassagens e suavizar oscilações. Tenha cuidado, pois muito Kd pode causar problemas de ruído.
Ajuste todos os ganhos em pequenos passos, testando o sistema após cada mudança.
Teste o sistema com diferentes configurações e distúrbios para garantir que funcione bem.
Este método dá a você controle e ajuda a encontrar as melhores configurações para seu sistema.
Dicas Práticas para Otimizar Configurações PID em Aplicações VFD
Lidando com variáveis de processo de mudança rápida
Variáveis de mudança rápida podem tornar os sistemas instáveis e lentos para responder. Experimente estas dicas para melhorar as configurações PID:
Use controle de alimentação direta para reagir mais rápido. Ele ajusta os fluxos para corresponder às mudanças, mantendo as coisas suaves.
Escolha a configuração PID certa para seu processo. Por exemplo, use PI e D no erro para tarefas normais ou ajuste para processos em lote especiais.
Ajuste os loops em ordem. Comece com controladores a montante, depois vá para jusante. Isso evita problemas entre loops.
Essas etapas ajudam a manter o controle estável e evitam ultrapassagens ou atrasos.
Lidando com mudanças lentas de variáveis de processo
Mudanças lentas precisam de um plano diferente para manter os sistemas eficientes. Siga estas ideias:
Certifique-se de que o loop principalse estabilize cinco vezes mais devagar que o loop secundário.
Filtre a variável principal para evitar que pequenas mudanças afetem o ponto de ajuste secundário.
Use pontos de ajuste filtrados para ignorar mudanças pequenas e de curto prazo.
Adicione sinais de alimentação direta para lidar com mudanças conhecidas. Ajuste o ganho de alimentação direta lentamente para evitar reações exageradas.
Use placas de sinal de alta qualidade para melhor precisão e menos ruído.
Esses métodos ajudam a manter velocidades estáveis e reduzem mudanças no sistema.
Dicas reais de ajuste PID para sistemas VFD
Ajustar controladores PID na vida real pode ser complicado. Evite erros como usar configurações padrão, ações de controle erradas ou unidades incorretas. Além disso, observe atrasos de sensores ou efeitos de filtro que podem atrapalhar ajustes.
Para ajustar bem, verifique seus ganhos PID e mantenha-os dentro dos limites. Teste o sistema em diferentes situações para garantir que permaneça estável e funcione bem. Essas dicas ajudam a melhorar o controle de velocidade e posição, mantendo o sistema eficiente.
Conhecer o controle PID é essencial para um melhor desempenho do VFD. Um bom ajuste PID economiza energia e mantém os sistemas estáveis. Para configurá-lo bem, suavize as mudanças de processo egerencie pontos de ajuste de forma inteligente. Experimente métodos como Ziegler-Nichols para encontrar configurações, depois ajuste manualmente para obter os melhores resultados.
Perguntas Frequentes
Por que usar controladores PID em sistemas VFD?
Os controladores PID mantêm coisas estáveis, como velocidade ou pressão. Eles ajustam motores para economizar energia e evitar problemas.
Como definir configurações PID para melhor desempenho do VFD?
Primeiro, altere o ganho proporcional para reações rápidas. Em seguida, adicione ganho integral para corrigir pequenos erros. Depois, use ganho derivativo para evitar ultrapassagens. Teste e ajuste para obter os melhores resultados.
