Você verá diferenças importantes ao comparar o controle vetorial VFD com o controle V/f. O controle vetorial VFD permite gerenciar velocidade e torque de forma muito eficaz, o que ajuda a obter desempenho estável em aplicações exigentes. Por outro lado, o controle V/f é mais fácil de configurar e é mais econômico, tornando-o adequado para tarefas simples de controle de velocidade. Especialistas sugerem que o controle vetorial funciona melhor e oferece um controle mais preciso, enquanto o controle V/f é suficiente para operações padrão. Você deve escolher entre o controle vetorial VFD e o V/f com base nas suas necessidades de desempenho, na complexidade da configuração e no seu orçamento. A Canroon oferece ambas as opções para o seu setor.

Principais conclusões

• O controle V/f é fácil de usar e não é caro. Funciona bem para tarefas simples, como ventiladores e bombas. O controle vetorial oferece melhor controle de velocidade e torque. É bom para tarefas difíceis, como robôs e máquinas CNC. Escolha o controle V/f se quiser uma configuração simples e economizar dinheiro. Escolha o controle vetorial se precisar dedesempenho forte e de menor consumo de energia. O controle V/f mantém a tensão e a frequência estáveis. O controle vetorial permite ajustar as coisas para obter melhor torque. Pense no que você precisa e em quanto pode gastar antes de escolher entre o controle vetorial VFD ou o V/f.

Noções básicas do controle V/f

Princípio do controle V/f

Você pode pensar no controle v/f como uma das formas mais simples de gerenciar a velocidade de um motor elétrico. Esse método significa controle de "tensão para frequência". Ele funciona ajustando a velocidade do motor por meio de mudanças na frequência da eletricidade fornecida. O processo é semelhante a usar o pedal do acelerador de um carro para controlar a velocidade. Quando você aumenta a frequência, o motor gira mais rápido. Quando você a diminui, o motor desacelera. O controle V/f mantém a tensão e a frequência em equilíbrio, o que ajuda o motor a funcionar suavemente.

• O controle v/f significa controle de "tensão para frequência".

• Você ajusta a velocidade do motor alterando a frequência da eletricidade.

• Esse método é como usar o pedal do acelerador para controlar a velocidade.

Como o controle V/f funciona

O controle V/f usa uma abordagem simples, mas eficaz. Você mantém uma proporção constante entre tensão e frequência. Quando quer que o motor funcione mais rápido, você aumenta a tensão e a frequência ao mesmo tempo. Quando quer diminuir a velocidade, você reduz ambos. Essa técnica é importante para aplicações como ventiladores e bombas, nas quais é necessário controlar a velocidade, mas não é preciso um torque muito preciso. O controle V/f ajuda a obter aceleração e desaceleração suaves, o que significa que o motor não dá trancos nem para de repente.

Vantagens do controle V/f

Você encontrará várias vantagens ao usar o controle v/f para controle de motores:

• É uma forma econômica de gerenciar a velocidade do motor.

• Você pode controlar mais de um motor com um único inversor, o que economiza dinheiro.

• o controle v/f proporciona partidas e paradas mais suaves.

• Muitas aplicações básicas não precisam dos recursos extras de sistemas avançados, então o controle v/f atende às suas necessidades sem custo adicional ou complexidade.

Dica: Para máquinas simples, como transportadores, ventiladores e bombas, o controle v/f geralmente oferece todo o desempenho de que você precisa.

Limitações do controle V/f

Embora o controle v/f funcione bem para muitas tarefas, você deve conhecer seus limites:

• Ele não oferece alta precisão, então não é bom para máquinas CNC ou robôs.

• o controle v/f reage lentamente a mudanças rápidas de carga, o que pode causar atrasos no torque.

• A regulação de velocidade é limitada, então você pode ver mudanças de velocidade se a carga variar.

• Em baixas velocidades, o controle v/f pode não fornecer torque suficiente, a menos que você ajuste o sistema com cuidado.

Se você precisa de velocidade ou torque muito precisos, talvez queira considerar outros métodos de controle de motor.

Visão geral do controle vetorial

Princípio do controle vetorial

O controle vetorial ajuda você a controlar motores de forma inteligente. Ele separa a corrente de excitação da corrente de torque. Isso permite medir e gerenciar o vetor de corrente do estator. Você pode controlar o torque muito bem com esse método. Você também pode alterar frequência e tensão separadamente. Você não precisa alterar ambos ao mesmo tempo. Isso ajuda a manter o torque estável, mesmo se a velocidade mudar.

• O controle vetorial separa a corrente de excitação e a corrente de torque.

• Você pode medir e gerenciar o vetor de corrente do estator para obter melhor torque.

• Você pode alterar frequência e tensão em tempo real.

Como o controle vetorial funciona

O controle vetorial usa matemática inteligente e ferramentas de feedback. Elas ajudam você a enxergar o campo magnético dentro do motor. Você pode alterar tensão e frequência separadamente. Isso proporciona torque estável, mesmo em velocidade baixa ou zero. O controle vetorial faz o motor reagir rapidamente às mudanças. É bom para trabalhos que exigem alta precisão.

• O controle vetorial permite alterar tensão e frequência separadamente.

• A matemática e o feedback ajudam você a ver o campo magnético do motor.

• Você obtém torque estável, mesmo quando o motor está lento.

Vantagens do controle vetorial

O controle vetorial tem muitosbons pontos. Ele mantém o desempenho estável, mesmo se a carga mudar rapidamente. Isso é importante para máquinas CNC, robôs e elevadores. Você pode controlar posição e velocidade muito bem. Em máquinas de lavar, você pode controlar melhor os ciclos.

O controle vetorial oferece melhor controle de torque e velocidade, maior eficiência e funciona bem para trabalhos difíceis.

• Os robôs se movem de forma suave e precisa.

• Os elevadores funcionam com segurança e sem trancos.

• As máquinas de lavar podem executar ciclos melhores.

Limitações do controle vetorial

Há alguns pontos difíceis com o controle vetorial. Você precisa de pessoas que saibam configurar e reparar esses sistemas. Às vezes, as empresas perdem trabalhadores qualificados, e o treinamento é lento. Nem todos os lugares usam o controle vetorial da mesma forma. Algumas regras não acompanham a nova ciência, então novas ferramentas podem demorar para ser usadas.

• Você precisa de pessoas treinadas para o controle vetorial.

• Nem todos os lugares usam o controle vetorial da mesma maneira.

• As regras podem demorar para mudar para novas tecnologias.

Comparação entre controle vetorial VFD e V/f

Diferenças no método de controle

Há grandes diferenças entreo controle vetorial VFD e o V/f. O controle V/f usa um método simples. Ele mantém a tensão e a frequência equilibradas. Isso funciona bem para tarefas básicas de motor. O controle vetorial usa matemática avançada. Ele separa as correntes de torque e de excitação. Você pode controlar cada uma para obter melhores resultados. O inversor com controle de frequência variável geralmente usa controle vetorial para tarefas mais difíceis.

Nota: O controle V/f é fácil de usar e bom para trabalhos simples. O controle vetorial oferece mais opções e melhores resultados para tarefas difíceis.

Desempenho e torque

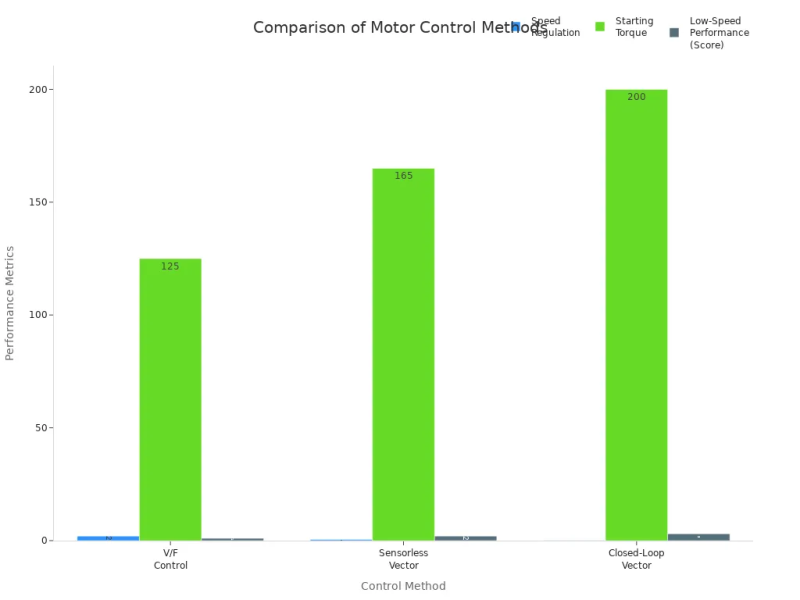

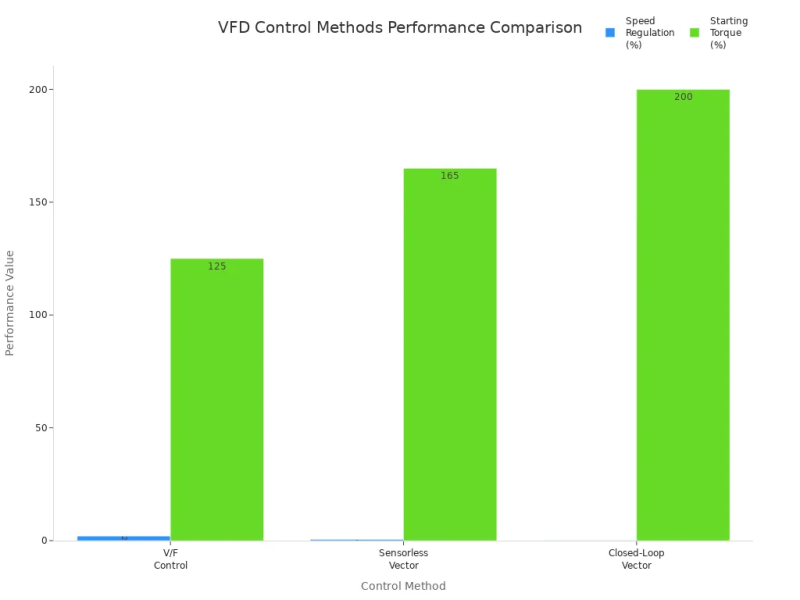

Você quer que seu motor reaja rapidamente e mantenha torque estável. O controle vetorial VFD e o V/f não são iguais nesse aspecto. O controle vetorial oferece alta precisão de torque e resposta rápida. O controle V/f oferece torque médio e resposta mais lenta. A tabela abaixo mostra essas diferenças:

O controle vetorial permite alterar velocidade e torque com precisão. Ele reage rapidamente às mudanças de carga. Isso torna o controle vetorial excelente para trabalhos que exigem alta precisão e controle de velocidade. O controle V/f funciona para ventiladores e bombas, mas pode ser lento se a carga mudar rapidamente.

Complexidade e configuração

Você deve pensar em quão difícil é configurar cada método. O controle vetorial VFD e o V/f são muito diferentes em complexidade. O controle V/f é simples. Você pode instalá-lo rapidamente. O controle vetorial precisa de matemática e sensores especiais. Você precisa de pessoas treinadas para configurá-lo. A tabela abaixo mostra o que você precisa:

• O controle vetorial é mais difícil e precisa de ferramentas especiais.

• O controle V/f é mais fácil e bom para tarefas básicas.

• O controle vetorial custa mais porque precisa de peças e habilidades adicionais.

Fatores de custo

Você quer economizar dinheiro e obter bom desempenho. O controle vetorial VFD e o V/f são diferentes em custo.O controle V/f custa menos. Você pode usar um único inversor para vários motores. O controle vetorial custa mais porque precisa de sensores e software inteligente. Você paga mais por melhor controle de torque e velocidade. A eficiência energética também é importante. O controle vetorial economiza mais energia ao adequar a velocidade do motor à carga. O controle V/f economiza energia principalmente na partida.

Dica: Se você quer controlar muitos motores e gastar menos, o controle V/f é uma boa escolha. Se você quer alto desempenho e economizar energia, o controle vetorial é melhor.

Adequação à aplicação

Você precisa escolher o método de controle certo para o seu trabalho. O controle vetorial VFD e o V/f funcionam para tarefas diferentes. O controle V/f é adequado para bombas, ventiladores e transportadores. O controle vetorial é adequado para robôs, elevadores e máquinas que precisam de velocidade e torque exatos. A tabela abaixo mostra como cada método funciona em diferentes áreas:

• O controle vetorial sem sensor funciona para extrusoras, misturadores, transportadores, prensas de punção e centrífugas.

• O controle vetorial em malha fechada é adequado para bobinadeiras com controle de tensão, fusos de máquinas-ferramenta, bancadas de teste, elevadores e trabalhos que exigem rastreamento preciso de velocidade.

• O controle V/f é melhor para máquinas simples que não precisam de alta precisão.

Chamado: Você deve escolher o controle vetorial VFD ou o V/f com base no seu trabalho, no orçamento e em quanto controle você precisa.

Aplicações e setores

Casos de uso do controle V/f

O controle V/f é usado em muitos sistemas simples de motor. Funciona melhor quando você só precisa mudar a velocidade e não precisa de alta precisão. Muitas empresas usam o controle V/f porque é fácil de usar e configurar. Você pode ver o controle V/f nestes trabalhos:

• Ventiladores ajudam a mover o ar em edifícios e fábricas.

• Bombas movem água ou outros líquidos em estações de tratamento.

• Transportadores transportam produtos em armazéns.

• Misturadores simples combinam materiais em fábricas de alimentos ou produtos químicos.

O controle V/f é bom para esses trabalhos porque faz os motores partirem e pararem suavemente. Essas máquinas não precisam de recursos sofisticados. Muitas empresas escolhem o controle V/f para economizar dinheiro e manter tudo simples.

Casos de uso do controle vetorial

O controle vetorial é usado em sistemas avançados de motor. Esse método oferece controle de velocidade e torque muito preciso. Muitos setores precisam desse tipo de controle. Você pode encontrar o controle vetorial nestes locais:

• Empresas farmacêuticas usam o controle vetorial para economizar energia e controlar a velocidade.

• Empresas de petróleo e gás o usam para evitar falhas e trabalhar melhor.

• Sistemas de refrigeração usam o controle vetorial para gerenciar compressores com cuidado.

• Sistemas HVAC usam-no para funcionar bem e economizar energia.

• Robótica e máquinas CNC precisam de controle vetorial para movimentos suaves e corretos.

• Elevadores usam controle vetorial para viagens seguras e estáveis.

Você deve usar o controle vetorial quando precisar de alta precisão e ação rápida. Ele ajuda você a obter o melhor dos seus sistemas de motor.

Soluções Canroon

A Canroon tem produtos de controle V/f e de controle vetorial. A Canroon fabrica soluções para muitos setores, como tratamento de água e fábricas. Você pode usar o controle V/f para máquinas simples, como ventiladores e bombas. Você pode usaro controle vetorial para máquinas avançadas em robôs, elevadores e HVAC. A Canroon ajuda você a escolher o controle certo para as suas necessidades. Você recebe ajuda e orientação para seus sistemas de motor, independentemente do que faça.

Dica: Você pode pedir ajuda à Canroon para escolher o melhor controle para o seu trabalho.

Escolhendo o método certo

Principais fatores a considerar

Você deve pensar em algumas coisas antes de escolher um método de controle de motor. Cada fator que você considera altera o funcionamento do seu sistema. A tabela abaixo mostra como o controle V/f e o controle vetorial são diferentes:

Dica: Escolha o método de controle com base em quanta precisão, torque e complexidade você precisa.

Quando escolher o controle V/f

Escolha o controle V/f se o seu sistema não precisar de alta precisão. Esse método é bom para ventiladores, bombas e transportadores. Você economiza dinheiro e tempo porque o controle V/f é fácil de configurar. Você não precisa de sensores especiais nem de software avançado. Se o seu motor só precisa de mudanças básicas de velocidade, o controle V/f funciona bem e é confiável.

Quando escolher o controle vetorial

Use o controle vetorial se precisar de velocidade e torque muito precisos. Esse método oferece alto torque de partida e controle de velocidade muito preciso. A tabela abaixo mostra como cada método de controle funciona:

O controle vetorial muda rapidamente quando a carga muda. Você obtém movimentos suaves e melhor uso de energia. Esse método é o melhor para robôs, elevadores e máquinas que precisam de velocidade ou posição exatas.

Recomendações da Canroon

A Canroon ajuda você a escolher o melhor método de controle para o seu trabalho. Você recebe orientação de especialistas com base no que precisa. A tabela abaixo mostra como cada método executa sua tarefa:

• O controle vetorial usa feedback para mudar seu funcionamento e obter melhores resultados.

• O controle V/f mantém a mesma proporção e não usa feedback.

Nota: A Canroon diz que o controle vetorial é melhor para trabalhos que exigem alto torque e precisão. Você pode usar o controle V/f para tarefas simples em que economizar dinheiro e ter uma configuração fácil são os mais importantes.

Você aprendeu como o controle vetorial VFD e o controle V/f são diferentes. O controle vetorial ajuda você a obter torque e velocidade exatos. O controle V/f é simples e economiza dinheiro. Use o controle vetorial para máquinas que precisam ser muito precisas. Use o controle V/f para tarefas fáceis, como ventiladores ou bombas. Se precisar de ajuda para escolher, você pode pedir orientação aos especialistas da Canroon.

Dica: Escolher o método de controle certo faz seu sistema funcionar melhor e ajuda você a economizar dinheiro.

FAQ

Qual é a principal diferença entre o controle vetorial VFD e o controle V/f?

Você obtém torque e velocidade precisos como controle vetorial. O controle V/f oferece mudanças básicas de velocidade. O controle vetorial usa matemática avançada e sensores. O controle V/f mantém a tensão e a frequência equilibradas.

É possível usar o controle V/f para todos os tipos de motor?

Você pode usaro controle V/f para a maioria dos motores AC padrão. Ele funciona melhor para ventiladores, bombas e transportadores. Você não deve usá-lo em máquinas que exigem alta precisão ou resposta rápida de torque.

O controle vetorial economiza mais energia do que o controle V/f?

Sim! O controle vetorial ajusta a velocidade do motor à carga. Você usa menos energia, especialmente em sistemas de carga variável. O controle V/f economiza energia principalmente durante a partida.

O controle vetorial é mais difícil de configurar do que o controle V/f?

Você precisa de mais treinamento e ferramentas especiais para o controle vetorial. O controle V/f é simples de instalar e configurar. Você pode começar a usar o controle V/f rapidamente.
