Você pode converter energia monofásica em energia trifásica com um inversor de frequência (VFD). Se deseja usar um motor trifásico em locais remotos ou sem rede elétrica, essa solução fornece energia estável e economiza energia. A Canroon oferece opções confiáveis de inversores. Você conecta a energia monofásica ao VFD, e ele fornece energia trifásica para suas máquinas. Sempre verifique a potência necessária e as especificações do motor para uso seguro e eficiente.
Você pode operar motores trifásicos com energia monofásica.
As opções de VFD da Canroon ajudam a utilizar energia de forma eficiente.
Principais Conclusões
Você pode usar um VFD para converter energia monofásica em trifásica. Isso permite operar motores trifásicos mesmo com apenas energia monofásica disponível.
Escolher o tamanho correto do VFD é crucial. Ele deve ser pelo menos duas vezes a corrente de carga total do motor para garantir segurança e evitar superaquecimento.
Os VFDs ajudam os motores a iniciarem suavemente, reduzindo o estresse nos componentes e prolongando a vida útil do motor.
É essencial realizar manutenção regular e verificações de segurança para manter o VFD e o motor funcionando adequadamente.
A Canroon ofereceopções de VFD de qualidade que ajudam a economizar energia e melhorar o desempenho dos motores.
Usando um VFD para Conversão de Energia Monofásica
Um VFD pode converter energia monofásica em trifásica?
Um VFD pode transformar energia monofásica emenergia trifásica. Isso permite usar motores trifásicos mesmo quando só há energia monofásica disponível. O VFD recebe energia monofásica e fornece energia trifásica para o motor, garantindo operação estável do equipamento.
Um inversor de frequência pode operar ummotor trifásico com entrada monofásica.
Os VFDs para entrada monofásica são projetados para receber energia monofásica e fornecer energia trifásica.
Para motores maiores, você pode usar um VFD padrão, conectando dois fios da entrada monofásica e deixando um terminal vazio. É necessário escolher um VFD maior para lidar com a corrente adicional.
Dica: Sempre verifique o tamanho do seu VFD. Escolher um VFD maior é importante para motores grandes, garantindo segurança e desempenho do sistema.
Existem algumas limitações ao usar um VFD para conversão de fase:
A maioria dos VFDs só funciona com motores pequenos,até 3 cavalos de potência.
Se você mudar seu sistema para trifásico, o VFD pode não funcionar mais.
Escolher um VFD maior custa mais e ocupa mais espaço.
Algumas marcas podem invalidar a garantia se o VFD for usado para conversão de fase.
A Canroon oferece VFDs que realizam conversão de fase. Você pode confiar na Canroon para soluções eficientes e suporte especializado.
Benefícios dos VFDs na Partida do Motor
Usar um VFD para iniciar um motor traz diversos benefícios. Os inversores de frequência ajudam o motor ainiciar de forma suave e gradual. O VFD aumenta a tensão e a frequência passo a passo, permitindo que o motor acelere de zero à velocidade máxima sem solavancos. Isso reduz o estresse em componentes como rolamentos e eixos.
Métodos tradicionais aplicam tensão total imediatamente, gerando correntes altas e força brusca, o que desgasta o motor mais rápido. Com um VFD, a aceleração e desaceleração são suaves, protegendo o equipamento de choques durante partida e parada, prolongando sua vida útil.
Os VFDs para conversão de fase podem ser usados em diversas aplicações:
Motores de bomba que necessitam de energia trifásica, mesmo com apenas energia monofásica disponível.
Fábricas em áreas rurais ou residenciais muitas vezes não têm energia trifásica. Os VFDs permitemoperar máquinas grandes com energia monofásica.
Economia de energia e melhor controle do motor.
Observação: Usar um VFD para conversão de fase ajuda a economizar energia e mantém o motor funcionando bem. Você pode usar motores trifásicos mesmo com apenas energia monofásica disponível.
Os VFDs da Canroon fornecem energia trifásica estável e garantem uma boa conversão de fase, oferecendo produtos de qualidade e suporte técnico especializado.
Entendendo a Energia Monofásica e Trifásica
Diferenças Principais Explicadas
É importante entender como os sistemas monofásicos e trifásicos funcionam antes de tentar a conversão de fase. Esses dois tipos de energia são diferentes. Consultea tabela abaixo para ver as diferenças:
Sistemas monofásicos usam apenas uma onda CA, enquanto os trifásicos usam três ondas sincronizadas. Os trifásicos fornecem mais potência e eficiência, com menos perdas na transmissão.
Sistemas monofásicos requerem dois fios, enquanto os trifásicos precisam de quatro. Se um fio falhar em um sistema monofásico, toda a energia é perdida. Em sistemas trifásicos, as máquinas continuam funcionando mesmo com uma falha.
Por que Motores Trifásicos Precisam de Energia Trifásica
Motores trifásicos são usados quando se deseja eficiência e operação suave. Eles precisam de energia trifásica para funcionar corretamente, criando um campo magnético giratório que permite rotação suave e torque constante.
Motores trifásicos economizam mais energia que os monofásicos, reduzindo custos a longo prazo. A energia balanceada nos motores trifásicos minimiza perdas e evita superaquecimento, prolongando sua vida útil.
Tentar usar um motor trifásico com energia monofásica sem conversão podeimpedir a partida. O motor pode consumir corrente excessiva, superaquecer e danificar os enrolamentos. A conversão de fase é essencial para segurança e operação adequada.
Dica: Sempre use um VFD para conversão de fase se precisar operar um motor trifásico com energia monofásica. Isso protege suas máquinas e garante bom funcionamento.
Escolhendo o VFD Certo para Entrada Monofásica
Tipos de VFDs para Energia Monofásica
É crucial selecionar o VFD adequado para conversão de fase. Alguns modelos são projetados para entrada monofásica e saída trifásica, permitindo operar motores trifásicos com energia monofásica.A tabela abaixo lista alguns tipos comuns de VFDs para entrada monofásica:
Você também pode usar um VFD padrão para conversão de fase, conectando dois fios da entrada monofásica e deixando um terminal vazio. Um inversor maior é necessário para lidar com a corrente adicional. A Canroon oferece VFDs compatíveis com entrada monofásica e conversão estável.
Dicas de Dimensionamento e Seleção
O dimensionamento correto do VFD para entrada monofásica é essencial. A entrada monofásica requer mais corrente que a trifásica. Verifique a corrente de carga total do motor e escolha um VFD com pelo menos o dobro dessa capacidade. Aqui estão algumas dicas:
O inversor deve ter pelo menos 2x a corrente de carga total do motor.
A corrente de entrada monofásica é cerca de o dobro da corrente para entrada trifásica.
É necessário derating, pois a maioria dos VFDs é classificada para entrada trifásica.
Aumente o estágio retificador para lidar com mais corrente.
Adicione mais capacitância no barramento CC para controlar ripple de corrente.
Use um reator de linha de 5% na entrada para reduzir corrente de partida e proteger o VFD.
A capacitância do barramento CC deve ser cerca de duas vezes a corrente nominal de saída do inversor.
Dica: Sempre verifique a faixa de potência e limites de tensão do VFD. Certifique-se de que ele seja compatível com sua energia monofásica e as necessidades do motor.
Você pode melhorar o desempenho do motor em 20-50% com um VFD. O controle do motor é mais suave, reduzindo estresse nos componentes, economizando energia e minimizando desperdícios. O controle avançado de torque melhora a operação.
Características e Especificações Importantes
Ao escolher um VFD para entrada monofásica, considere:a tabela abaixo mostra o que verificar:
Verifique se o VFD reduz a corrente de partida. Os VFDs protegem o equipamento, enquanto soft-starters apenas ajustam a tensão. Os VFDs ajustam frequência e tensão, proporcionando melhor controle e economia de energia.
Modelos da Canroon, como o CV900N, funcionam bem com entrada monofásica. Veja as especificações técnicas abaixo:
Os VFDs da Canroon são versáteis para conversão de fase, fornecendo energia trifásica estável para seu motor. Conte com a Canroon para suporte técnico e produtos de qualidade.
Observação: Sempre verifique as especificações antes de comprar um VFD. Certifique-se de que ele seja compatível com sua energia monofásica e motor trifásico para proteger seu equipamento e obter o melhor desempenho.

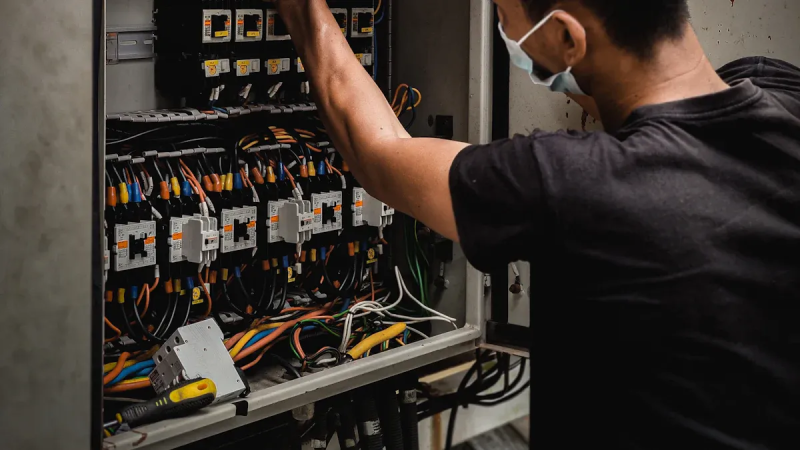

Instalação e Configuração do VFD
Equipamentos Necessários
Antes de começar, reúna todas as ferramentas e materiais. Você precisará de um VFD e um motor trifásico, além de ferramentas para fiação e um multímetro. Use equipamento de proteção individual (EPI) para segurança. Também serão necessários hardware de montagem e o manual do usuário. Certifique-se de ter os cabos adequados para conexões monofásicas e trifásicas.
Etapas de Instalação
Siga estas etapas para instalar o VFD para conversão de energia:
Verifique as necessidades do motor e confirme que ele é trifásico.
Desligue o VFD e remova quaisquer tampas.
Certifique-se de que o VFD corresponda à tensão e corrente para uso trifásico.
Ajuste os fios para a configuração trifásica.
Use a tela do VFD para definir a frequência e tensão máximas do motor.
Teste o sistema para verificar se todos os fios estão firmes e o motor opera corretamente.
Dica: Sempre verifique a fiação antes de ligar a energia para evitar danos ao motor e ao inversor.
Dicas de Configuração
Para otimizar o VFD, faça o seguinte:
Use um multímetro para verificar a tensão de entrada e monitorar variações.
Inspecione conexões regularmente. Aperte fios soltos e verifique danos.
Realize verificações de vibração para detectar problemas antecipadamente.
Garanta um bom aterramento para evitar falhas.
Faça manutenção regular para prolongar a vida do VFD e do motor.
Considerações de Segurança
Sempre priorize a segurança ao instalar ou usar o VFD:
Siga procedimentos de lockout/tagout ao trabalhar no sistema.
Use EPI adequado, como luvas e óculos.
Certifique-se de que a energia esteja desligada antes de manusear fios.
Use proteção contra arco voltaico ao trabalhar próximo a circuitos energizados.
Siga todas as normas de segurança elétrica e melhores práticas.
Observação: Boas práticas de segurança protegem você e seu equipamento. Nunca ignore essas etapas, mesmo em trabalhos simples.
Solução de Problemas e Questões Comuns com VFDs
Problemas de Dimensionamento e Compatibilidade
Problemas de dimensionamento podem ocorrer ao usar energia monofásica com um VFD. Muitos conectam apenas dois dos três terminais de entrada, causando corrente desigual e danos ao VFD se subdimensionado.
Se você usar energia monofásica e conectar apenas dois terminais em um VFD padrão, a corrente não se distribui uniformemente, superaquecendo os componentes. Para evitar isso, escolha um VFD muito maior que as necessidades do motor, preferencialmente com capacidade para o dobro da corrente de carga total. Verifique também se as tensões de entrada e saída do VFD correspondem às do motor para evitar problemas.
Sempre verifique as tensões de entrada e saída para compatibilidade com o motor. Um VFD maior previne problemas e mantém o sistema seguro.
Problemas de Desempenho do Motor
Um VFD inadequado pode causar:
Proteção insuficiente do motor.
O motor podenão fornecer torque suficiente.
Redução significativa de eficiência.
Vida útil reduzida do motor.
Escolher o VFD correto garante segurança e desempenho.
Outros problemas comuns na conversão monofásica para trifásica são listados na tabela abaixo:
Códigos de Erro e Soluções
Erros comuns incluem sobrecorrente, sobretensão e subtensão. Sobrecorrente indica problemas na fiação ou VFD subdimensionado. Sobretensão/subtensão sugere instabilidade na alimentação. Após corrigir, reinicie o VFD.
Dica: Consulte o manual do VFD para códigos de erro e soluções, agilizando reparos.
Quando Contatar o Suporte Canroon
Procure o suporte da Canroon se os erros persistirem ou o motor não iniciar. Se após verificar fiação, dimensionamento e configurações o problema persistir, o suporte técnico pode identificar a causa e recomendar o VFD ideal para sua aplicação.
Você pode converter energia monofásica em trifásica com um VFD seguindo etapas simples.Escolha o VFD adequado para seu motor, instale-o em local seguro e conecte os fios conforme o manual. Verifique regularmente o sistema de refrigeração e a fiação para garantir bom funcionamento. A Canroon oferece VFDs compactos que protegem o motor e permitem controle preciso de velocidade. A tabela abaixo mostra como os recursos da Canroon melhoram o desempenho do motor:
Escolha sempre o tamanho correto e siga as normas de segurança. Contrate um eletricista qualificado para a instalação.
Perguntas Frequentes
É possível usar um VFD para operar um motor trifásico com energia monofásica?
Sim, você pode usar umVFD para converter energia monofásica em trifásica, permitindo operar motores trifásicos onde só há energia monofásica.
Qual tamanho de VFD escolher para entrada monofásica?
Escolha um VFD com pelo menos o dobro da corrente de carga total do motor para operação segura e evitar superaquecimento.
É necessária fiação especial para conversão de fase?
Conecte dois fios da alimentação monofásica à entrada do VFD, deixando um terminal vazio. Consulte sempre o diagrama no manual.
Quais são os problemas comuns na conversão de monofásica para trifásica?
Quem pode ajudar em caso de problemas com o VFD?
O suporte da Canroon oferece assistência especializada, auxiliando na configuração e solução de problemas.
