Ao ligar uma bobina elétrica, cria-se um forte campo magnético. Esse campo gera correntes parasitas rápidas no metal, que aquecem a peça metálica rapidamente.
Os fornos a gás antigos desperdiçam tempo e energia. O tratamento térmico por indução aquece pequenas áreas em segundos. Você economiza energia e agiliza o trabalho. Os novos sistemas oferecem controle total.
Use este guia para aprender sobre endurecimento superficial. Você melhorará a potência, a frequência, o formato da bobina e o resfriamento rápido para produzir peças metálicas de alta qualidade.
Principais conclusões
O tratamento térmico por indução utiliza campos magnéticos. Eles aquecem peças metálicas muito rapidamente.
As altas frequências aquecem a camada superficial. As baixas frequências penetram profundamente.
O aquecimento em uma única etapa facilita a criação de formatos complexos. A digitalização funciona bem para eixos longos.
Líquidos especiais controlam a velocidade de resfriamento. Um bom resfriamento evita rachaduras no metal.
O processo de têmpera reduz a tensão no metal, tornando-o mais duro e resistente.
Os novos sistemas elétricos economizam energia. As ferramentas digitais facilitam o controle da temperatura.
Fundamentos do Tratamento Térmico por Indução
Você pode aprender sobre tratamento térmico por indução . Basta seguir regras científicas simples. A eletricidade de alta frequência altera o metal rapidamente.
Princípios eletromagnéticos e aquecimento Joule
Lei de Faraday e Correntes de Foucault
A lei de Faraday explica como os campos magnéticos geram energia dentro do metal.
Uma corrente alternada flui através de uma bobina. Essa corrente cria um campo magnético rápido. Coloque sua peça metálica nesse campo. O campo força correntes circulares no metal. Os engenheiros chamam esses circuitos de correntes parasitas.
Aquecimento resistivo por efeito Joule
As correntes de Foucault geram calor intenso. Elas combatem a resistência natural do metal. Esse calor se propaga rapidamente em pequenas áreas.
Mecanismo de perda por histerese : Valores elevados de permeabilidade magnética auxiliam na partida. Esses valores variam entre 100 e 500. O metal gera calor por atrito. O movimento magnético cria esse calor. Isso ocorre abaixo do ponto crítico.
Dependências térmicas : As propriedades do metal determinam suas necessidades energéticas. Peso, capacidade térmica e temperatura são fatores importantes. Elas indicam suas necessidades exatas de energia.
Profundidade de penetração e distribuição de corrente
Cálculos de Profundidade de Referência
A corrente alternada se move de forma irregular no metal . A corrente máxima permanece próxima à borda. A corrente cai rapidamente perto do núcleo.
Escolha frequências altas para fluxo superficial. Frequências baixas penetram profundamente no aço.
Efeitos da resistividade elétrica
As propriedades do metal alteram o seu trabalho térmico:
Transientes térmicos e mudanças de fase
Histerese abaixo do ponto de Curie
A histerese magnética auxilia no aquecimento inicial. O metal perde o magnetismo no ponto de Curie. Os níveis de calor devem atingir essa marca.
Transições de estado não magnético
As alterações nos metais seguem um cronograma rigoroso:
Estágio Uniforme Inicial (0–12 segundos): A superfície e o núcleo aquecem simultaneamente. Isso ocorre antes das mudanças magnéticas.
Formação transitória de faixa quente (16 segundos): Pontos quentes aparecem rapidamente. O metal cruza a marca magnética.
Fase de amplificação (16–22 segundos): As zonas quentes crescem muito mais profundamente. Elas se espalham perto das linhas de transição.
Fusão da camada não magnética (26–28 segundos): Faixas quentes se encontram. Elas formam uma camada superior lisa.
Ajuste a potência durante essas mudanças. Isso protege o metal contra danos. Um bom tratamento térmico por indução cria peças resistentes, capazes de suportar altas tensões. Sistemas de indução inteligentes automatizam esse processo.
Parâmetros de controle do tratamento térmico por indução
Observe as configurações da máquina para aprender sobre tratamento térmico por indução . Pequenas alterações transferem calor para o metal.
As unidades de potência Canroon oferecem ótimo controle. Elas mudam rapidamente durante os ciclos de aquecimento.
Modulação por Largura de Pulso Senoidal (SPWM) : Gera sinais. Converte energia CC em energia CA.
Sincronização por PLL (Phase-Locked Loop) : Monitora os ângulos de potência. Mantém a integração à rede elétrica muito estável.
Conversão do sistema de referência dq0 : Divide a potência CA. Define a potência ativa e reativa.
Lógica de Controle de Droop : Desloca a potência de saída. Ajuda as máquinas a compartilhar cargas de energia.
Controle de feedback de duplo circuito : Utiliza dois circuitos de alimentação. Acompanha mudanças rápidas de carga.
Correspondência de frequência e profundidade do caso
A escolha da frequência de alimentação determina a profundidade de endurecimento. Ajuste a frequência ao tamanho da peça.
Efeitos de superfície de alta frequência
As altas frequências direcionam a potência para as bordas. Use-as para hastes finas. O aquecimento rápido impede o aumento da profundidade.
Penetração profunda de média frequência
As frequências médias impulsionam a corrente mais profundamente. Use-as para eixos profundos e robustos. A potência profunda cria camadas suaves.
Densidade de potência e tempo de permanência térmica
A densidade de potência determina a velocidade de aquecimento. Equilibre a potência para evitar defeitos no metal.
Regras de Densidade de Quilowatts
Divida a potência em quilowatts pela área da peça. Alta densidade aquece as superfícies rapidamente. Baixa densidade protege as bordas afiadas.
Limites de condução térmica
O calor se move em direção aos núcleos frios. O metal absorve calor lentamente. Use os tempos de permanência corretos naturalmente.
As redes de adaptação de impedância utilizam circuitos de adaptação em L para a transferência de energia. Elas convertem altas tensões em altas correntes.
Indutores e Concentradores Magnéticos
Os formatos das bobinas direcionam os campos elétricos para as peças. Formatos personalizados criam um aquecimento uniforme.
Bobinas de uma ou múltiplas espiras
Bobinas de uma única volta aquecem faixas estreitas. Bobinas de múltiplas voltas aquecem áreas amplas. Escolha bobinas de uma única volta para varreduras rápidas. Escolha bobinas de múltiplas voltas para trabalhos estáticos.
Mantenha as folgas de ar bem apertadas para um trabalho de alta qualidade.
Seleção do Concentrador de Fluxo
Os concentradores direcionam os campos magnéticos diretamente para as zonas-alvo. Eles proporcionam bons ganhos:
Realinhamento de Campo : Os concentradores deslocam os vetores magnéticos para corrigir as trajetórias das linhas.
Otimização do processo : o bloqueio de campos dispersos melhora o controle do aquecimento.
Utilize compósitos moldáveis para formas rígidas:
Preenchimento de Irregularidades : O SMC moldável preenche os espaços irregulares de cobre dentro de pequenas bobinas.
Eliminação de vazamentos no campo : O Total Fit elimina completamente os vazamentos no campo.
Novos materiais compósitos resolvem problemas complexos de aquecimento:
Manipulação de Campo 3D : Os materiais compósitos controlam campos magnéticos 3D complexos com facilidade.
Roteamento de fluxo personalizado : Materiais mistos guiam bem os caminhos do campo magnético.
Configurações adequadas mantêm os sistemas de tratamento térmico por indução funcionando perfeitamente. Um ajuste correto resulta em peças de melhor qualidade.
Endurecimento por indução e controle microestrutural
Controle o metal interno. Isso ajuda a dominar o endurecimento da superfície. A eletricidade de alta velocidade altera a estrutura do metal rapidamente. Crie revestimentos externos resistentes. Mantenha os núcleos metálicos internos protegidos.
Cinética da austenitização
Transformações de fase rápidas
O aquecimento rápido altera as regras normais de fase. O aquecimento padrão age lentamente. O endurecimento rápido por indução adiciona calor rapidamente. Isso desloca as marcas de transição para cima.

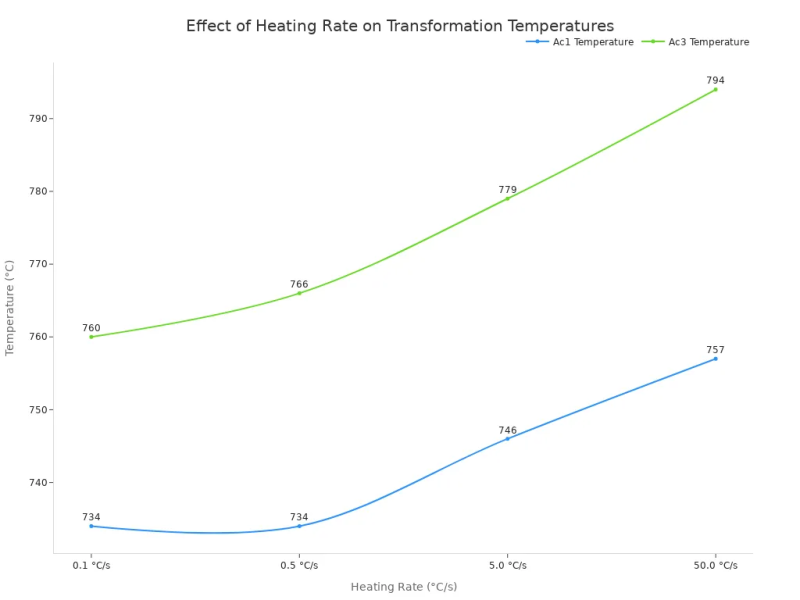

O aquecimento mais rápido eleva as marcas de temperatura Ac1 e Ac3. Elas aumentam em 15°C a 30°C.
Defina metas de temperatura mais altas. Isso finaliza as mudanças de fase do metal. Alta potência aumenta o fluxo atômico.
Supressão do crescimento de grãos
Alta potência impede o crescimento de grãos durante o endurecimento superficial por indução . Utilize boas estruturas iniciais. Mantenha os tempos de aquecimento curtos.
Estrutura prévia temperada e revenida (Q&T) : Utilize estruturas Q&T uniformes. O metal responde rapidamente ao aquecimento por indução . Os grãos crescem muito pouco.
Estrutura normalizada de ferrita-perlita de grão fino : Mistura-se ferrita e perlita de forma homogênea. Isso reduz os níveis de calor necessários e impede o crescimento dos grãos.
Evitar carbonetos grandes : Carbonetos grandes exigem um tempo de aquecimento mais longo. Isso causa crescimento de grão.
Controle rigorosamente os ciclos de aquecimento. Evite o superaquecimento e a fuga térmica. O calor excessivo provoca o crescimento dos grãos. Mantenha os tempos de imersão curtos. Prenda os grãos finos. Isso resiste a cargas pesadas.
Métodos de aquecimento por varredura versus aquecimento estático
Configuração de digitalização progressiva
Movimente peças longas dentro de bobinas ativas. Passe as peças por campos magnéticos de forma estável. O movimento contínuo aquece pequenas zonas sequencialmente. Escaneie eixos longos com facilidade. Economize energia.
Regras de aquecimento de dose única
O aquecimento estático de pulso único aquece zonas inteiras de uma só vez. Coloque as peças em bobinas fixas. Aplique alta potência rapidamente. Mantenha as peças imóveis ou gire-as.
Selecione o aquecimento em etapa única para obter uma dureza profunda e complexa. Selecione as configurações de escaneamento para eixos longos e retos.
Engenharia de Sistemas de Resfriamento
Polímeros e Água Quenchants
O resfriamento rápido aquece o metal, criando martensita dura. A água também resfria o metal rapidamente. Um resfriamento brusco pode causar trincas em peças de liga metálica. Fluidos poliméricos ajustam a taxa de resfriamento, formando películas que retardam a perda inicial de calor.
Fluidos poliméricos mais quentes resfriam o metal mais lentamente. Monitore atentamente a temperatura do fluido. Evite pontos fracos nas peças. Um bom controle do fluido completa os processos de têmpera e revenimento .
Dinâmica do anel de pulverização
Anéis de pulverização lançam líquido em alta velocidade sobre metal quente. Os anéis de têmpera são montados atrás das bobinas de varredura.
Bicos de pulverização angulares para evitar respingos na serpentina.
Mantenha a pressão do líquido constante para quebrar o vapor rapidamente.
Use padrões de furos uniformes para evitar pontos fracos.
Um bom sistema de anéis de pulverização garante camadas superficiais duras.
Revenimento e recozimento pós-tratamento
Conclua agora as etapas de têmpera e revenimento . Encontre o equilíbrio entre resistência e flexibilidade nas peças internas.
Têmpera por indução subcrítica
Ciclos de têmpera rápida
Acelere sua linha de produção com este processo. Defina metas de temperatura mais altas para amolecer a martensita rapidamente.
Mecanismos de recuperação de resistência
O revenimento rápido libera a tensão retida no aço. O metal aquecido abaixo de seu ponto crítico. A energia rápida aumenta a tenacidade sem comprometer a dureza superficial.
Recozimento e Normalização
Homogeneização de Microestruturas Forjadas
A forja pesada causa espaçamento irregular entre as peças metálicas. O tratamento térmico por indução corrige esses defeitos. Passagens rápidas da bobina distribuem a energia pelas peças brutas.
Processos de Refino de Grãos
Este ciclo de aquecimento quebra os grãos maiores. O aço aquecido ultrapassa seu limite máximo. Passagens rápidas da bobina criam grãos pequenos e uniformes.
Procedimentos para Alívio do Estresse
Mitigação do estresse residual
A soldagem gera tensões profundas nas juntas. Aplique tratamento térmico por indução para eliminar essas tensões.
Alívio térmico localizado
Siga estes passos para aliviar a tensão da solda:
Aplicação de pré-aquecimento : Aqueça as áreas de base antes da união. Isso reduz as lacunas de calor ao redor das soldas e impede o acúmulo prematuro de tensões.
Aquecimento por indução direcionado : Aplique calor apenas nas zonas de solda. Ajuste a temperatura sem aquecer as áreas próximas.
Recozimento e resfriamento controlado : Manter o calor para eliminar a tensão interna. O resfriamento lento evita o choque térmico e a deformação.
Tratamento térmico de ligas não ferrosas
Metais sem ferro reagem ao calor de forma diferente. É necessário ajustar as configurações da máquina para eles.
Processamento de alumínio e cobre
Gerenciamento de Alta Condutividade Térmica
O alumínio e o cobre dissipam o calor rapidamente. Esses metais conduzem o calor muito depressa. Fornos convencionais desperdiçam energia neles. Correntes de alta frequência aplicam energia nas superfícies. Você gera calor dentro das áreas desejadas. O aquecimento rápido impede a perda de calor para o núcleo.
Parâmetros de tratamento da solução
Metais não ferrosos exigem controle preciso de temperatura. Elementos misturados devem fundir-se em metal. O aquecimento rápido acelera essa etapa, impedindo que as camadas de baixa temperatura derretam. O processo é concluído muito rapidamente. O resfriamento rápido em água fixa os elementos no interior da mistura.
Dica: O cobre precisa de mais corrente elétrica para aquecer.
Titânio e superligas
Requisitos de blindagem inerte
O titânio aquecido absorve gases do ar. O oxigênio torna as bordas do titânio muito quebradiças. É necessário cobrir as bobinas com argônio. Sistemas de indução fechados protegem o metal do oxigênio. O gás limpo mantém as superfícies seguras.
Controles de uniformidade térmica
As superligas de níquel exigem níveis de calor precisos. Esses metais dissipam o calor muito lentamente. É necessário equilibrar a densidade de potência para evitar pontos quentes. Bobinas multizona distribuem o calor de maneira muito uniforme. Pirômetros inteligentes monitoram a temperatura em tempo real. Esse controle preciso resulta em componentes confiáveis.
Prevenção de defeitos e controle de qualidade
Um bom controle evita defeitos dispendiosos no metal. Ajuste as configurações principais para corrigir problemas de endurecimento .
Mitigando distorções e fissuras
Controle de gradiente térmico
Grandes variações de temperatura deformam peças metálicas. Distribua a potência para evitar choques térmicos repentinos. Reduza o calor nos cantos para diminuir a tensão. Use bobinas lisas para dissipar a energia.
Controle de fase vapor de extinção
O vapor instável causa resfriamento irregular. Ajuste as etapas do processo para corrigir as falhas de resfriamento:
Para eliminar pontos fracos e baixa dureza:
Diminua a proporção da mistura do agente de têmpera do polímero.
Acelere o fluxo e limpe os orifícios de pulverização.
Resfrie o fluido de têmpera em geral.
Para reduzir a distorção da peça:
Adicione mais polímero para um resfriamento mais lento.
Aqueça o fluido de resfriamento.
Diminua a pressão de pulverização e o fluxo de fluido.
Aguarde mais tempo antes de resfriar o metal bruscamente.
Ensaios não destrutivos e testes metalúrgicos
Verificação da Profundidade do Caso
Testes seguros verificam rapidamente as camadas superficiais mais resistentes. Ferramentas de correntes parasitas medem a profundidade com segurança. Dispositivos ultrassônicos inspecionam as camadas internas em profundidade.
Protocolos de Inspeção de Trincas
Testes com corante mostram pequenas rachaduras na superfície rapidamente. Verifique os dentes da engrenagem após um resfriamento rápido. Verificações rápidas impedem que peças defeituosas avancem.
Monitoramento automatizado de processos
Pirometria de circuito fechado
Os sistemas digitais Canroon controlam as configurações de aquecimento automaticamente. Sensores integrados monitoram constantemente a temperatura da superfície. Esses sistemas inteligentes ajustam a potência rapidamente. Registros de dados armazenam o histórico de aquecimento para maior segurança.
Sistemas de monitoramento de energia
As unidades digitais monitoram a potência de cada componente. Acompanhe o consumo de energia para detectar o desgaste da bobina. Configurações estáveis garantem dosagens de calor precisas. Sistemas inteligentes interrompem a energia quando os níveis se alteram.
Você aprende o tratamento térmico por indução usando as ferramentas corretas. Você define a frequência, a potência, o formato da bobina e o resfriamento. Sistemas elétricos modernos, como o da Canroon, funcionam com alto controle. Eles tornam cada peça metálica extremamente resistente e uniforme.
Dê uma olhada nas suas ferramentas antigas hoje mesmo. Troque-as por modelos mais modernos para economizar energia!
Perguntas frequentes
O que é tratamento térmico por indução?
Definição rápida: Aquecimento eletromagnético direto de metais.
Você utiliza campos magnéticos. Eles aquecem peças metálicas rapidamente. Correntes elétricas fluem em seu interior, gerando calor preciso. Esse processo economiza energia e agiliza o trabalho.
Como o tratamento térmico por indução melhora a qualidade das peças?
Você aquece áreas específicas, sem aquecer a peça inteira. Esse controle impede deformações e evita danos internos. O tratamento térmico moderno cria peças resistentes, com resultados sempre consistentes.
Por que escolher o endurecimento por indução em vez dos métodos de têmpera em forno?
Sistemas de aquecimento convencionais levam horas e desperdiçam energia. O endurecimento por indução cria resistência superficial em segundos. Você economiza energia, reduz as emissões de carbono e mantém o ambiente mais fresco.
Qual o papel do revenimento após o endurecimento?
O aço duro quebra facilmente sob cargas pesadas. Realiza-se o revenimento, que libera a tensão interna e restaura a tenacidade do metal. Essa etapa equilibra a dureza superficial e melhora a resistência interna.
É possível processar metais não ferrosos com sistemas de indução?
Sim! Você pode aquecer alumínio. Você pode aquecer cobre e titânio. Esses metais precisam de frequências mais altas. Eles precisam de configurações de potência personalizadas. Você mantém a resistência máxima. Você evita danos à superfície.
Como escolher a frequência certa para sua peça?
Verifique a profundidade desejada para a carcaça. Altas frequências aquecem as bordas externas do eixo. Frequências mais baixas penetram mais profundamente, atingindo núcleos de aço espessos. Você ajusta a frequência aos seus objetivos.
