Você pode alterar hoje a linha de produção da sua fábrica de tubos. Utilize agora fontes de alimentação para aquecimento por indução de alta frequência. Esses sistemas criam rapidamente correntes parasitas internas. Elas atuam facilmente no interior do tubo de aço. Não entram em contato com o metal. Você obtém velocidades de linha muito elevadas e também economiza muita energia. O controle da temperatura é preciso e imediato. Isso cria uma zona termicamente afetada muito pequena. Os modernos laminadores de tubos utilizam tecnologia de inversor de estado sólido, mantendo a operação em alta velocidade sem interrupções. A Canroon lidera o mercado com tecnologia avançada. Suas fontes de alimentação para aquecimento por indução de estado sólido apresentam excelente desempenho e oferecem alta estabilidade para a soldagem, tornando o processo de soldagem muito eficiente.
Principais conclusões
O aquecimento por indução de alta frequência aquece rapidamente as bordas dos tubos.
Não há contato durante o processo.
O aquecimento sem contato elimina completamente o desgaste das ferramentas.
Ele mantém as superfícies dos tubos de aço muito lisas.
Uma boa configuração da bobina economiza muita energia.
Os impeders refrigerados a água também ajudam a economizar energia.
As fontes de alimentação de estado sólido da Canroon ajustam automaticamente os níveis de aquecimento.
Essa solução simples elimina todos os defeitos da solda longitudinal.
Fundamentos das fontes de alimentação para aquecimento por indução de alta frequência
Fontes de alimentação especiais transformam a eletricidade bruta em calor. Elas nunca entram em contato com o metal. Conheça quatro conceitos principais para dominar esse processo.
Indução eletromagnética e geração de calor por correntes parasitas
Os campos magnéticos criam fluxo elétrico no metal. As etapas simples ocorrem rapidamente em sequência:
Indução de correntes parasitas: A bobina cria um campo magnético variável. Esse campo cria correntes rotativas rápidas no interior do aço.
Concentração superficial da corrente: As altas frequências empurram essas correntes para perto da superfície.
Geração de calor: Esse caminho estreito cria uma forte resistência ($R$). A corrente rápida ($I$) gera calor pelo aquecimento Joule ($R cdot I^2$).
Efeito pelicular e efeito de proximidade na soldagem longitudinal
Duas leis da física direcionam a energia para as bordas do tubo.
As leis da alta frequência direcionam a corrente para as bordas da tira. Isso cria uma pequena zona de aquecimento. A energia atinge rapidamente as bordas de união. O aço derrete rapidamente, formando uma boa solda.
Seleção da frequência e dinâmica da espessura da parede
Combine a frequência de potência com a espessura do tubo. Uma frequência mais alta produz um aquecimento superficial. Uma frequência mais baixa produz um aquecimento mais profundo.
Utilize frequências mais baixas para tubos espessos. Frequências altas (>400 kHz) aquecem rapidamente superfícies finas. Isso evita perdas excessivas de energia no interior do metal.
Transições da temperatura de Curie na produção de tubos de aço
O aço deixa de ser magnético acima de 768°C. As fontes de alimentação ajustam a energia durante essa mudança. Isso mantém constante a velocidade da linha de produção e produz soldas contínuas resistentes.
Principais fatores do processo e componentes do sistema
Você precisa de sistemas equilibrados para obter uma soldagem perfeita dos tubos. Cada componente altera o foco do calor, a potência e a qualidade. Otimize sua configuração para aumentar a velocidade e eliminar falhas.
Geometria da bobina de trabalho e eficiência do acoplamento magnético
A bobina de trabalho transfere potência para o tubo de aço. Escolha formatos de bobina adequados ao tamanho do tubo.
Diâmetro da bobina: Mantenha uma folga muito pequena entre a bobina e o tubo. Folgas pequenas proporcionam um forte acoplamento magnético.
Número de espiras: Bobinas de uma espira concentram rapidamente a energia. Bobinas de várias espiras aquecem mais profundamente paredes espessas.
Largura da bobina: Combine a largura da bobina com a velocidade da linha. Bobinas mais largas aquecem o metal por mais tempo.
Dica: Mantenha uma folga pequena, de 2 a 4 mm. Isso evita faíscas e aumenta a potência.
Seleção do impeder e dinâmica de refrigeração do núcleo de ferrite
Um impeder permanece dentro dos tubos abertos durante a soldagem. Ele utiliza núcleos de ferrite para bloquear o fluxo de retorno.
+-----------------------------------+ | Canal de Refrigeração a Água | +-----------------+-----------------------------------+-----------------+ | | Núcleo de Ferrite de Alta Densidade | | | Tubo de Fluxo |===================================| Borda de Soldagem | | | Núcleo de Ferrite de Alta Densidade | | +-----------------+-----------------------------------+-----------------+ | Canal de Refrigeração a Água | +-----------------------------------+
Resfrie continuamente o impeder com água corrente. O calor elevado destrói a capacidade magnética da ferrite a 200°C. A ferrite fria força a corrente para as bordas da tira. Esse caminho inteligente reduz rapidamente a perda de energia.
Geometria do vee de soldagem e configuração do ângulo do ápice
As bordas abertas do tubo formam um formato de 'V'. O ajuste desse ângulo controla a potência de aquecimento.
Mantenha os ângulos do vee reduzidos para concentrar a corrente. Essa configuração evita picos de alta tensão.
Rolos de forjamento e força mecânica de compressão
Os rolos de forjamento comprimem firmemente as bordas quentes do tubo. A força física transforma o calor em soldas limpas.
Plasticidade das bordas: O calor amolece as bordas da tira, facilitando sua conformação.
Expulsão de impurezas: A força intensa expulsa a escória contaminada.
Refinamento dos grãos: A pressão funde os grãos de aço sem metal de adição.
Equilibre cuidadosamente a pressão dos rolos. Uma pressão baixa deixa óxidos prejudiciais no interior das soldas. Uma pressão alta cria excesso de rebarba e enfraquece os tubos.

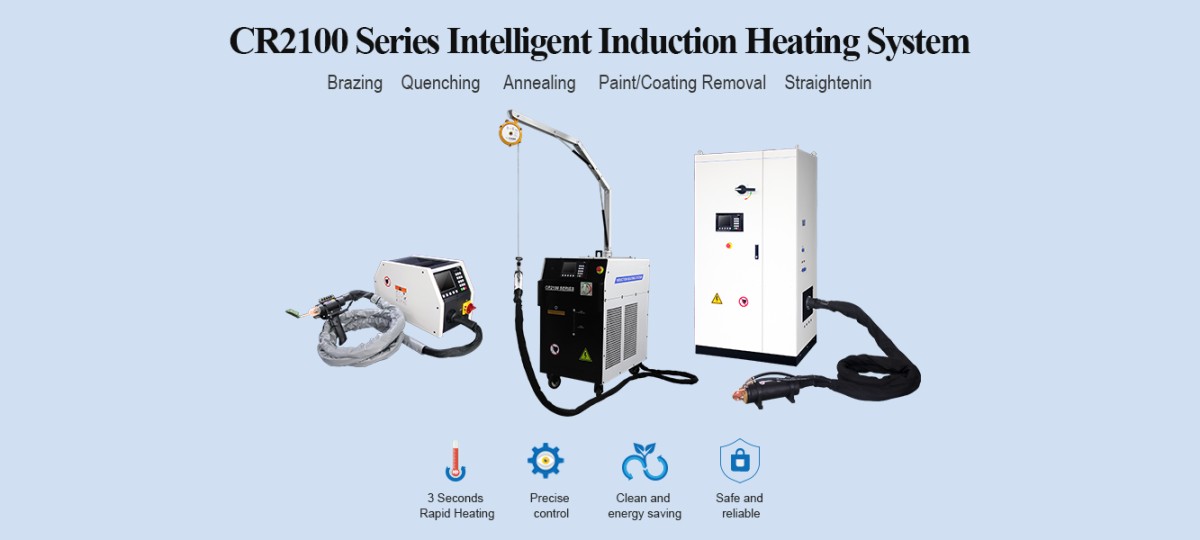

Fontes de alimentação para aquecimento por indução Canroon em laminadores de tubos
Os modernos laminadores de tubos precisam de sistemas de potência flexíveis. A Canroon fabrica unidades de 50 kW a 2,200 kW.
[ Rede Elétrica ] │ ▼ [ Seção Retificadora Canroon ] │ ▼ [ Inversor IGBT de Estado Sólido ] │ ▼ [ Correspondência Precisa de Potência ] ──► [ Solda Otimizada do Tubo ]
Os sistemas de estado sólido da Canroon utilizam tecnologia IGBT de alta velocidade. Esses componentes proporcionam uma eficiência superior a 90 por cento. A correspondência de potência corrige automaticamente as variações de carga durante a partida. Você obtém calor estável, menos sucata e contas de energia mais baixas.
Soldagem longitudinal por indução versus soldagem por contato
Escolha fontes de alimentação para aquecimento por indução de alta frequência ou ferramentas de contato. Ambas aquecem rapidamente as bordas dos tubos, mas produzem resultados diferentes.
Desgaste do contato físico e necessidades de manutenção
As ferramentas de contato tocam diretamente os tubos em movimento. O alto atrito provoca desgaste rápido. A corrente intensa também causa desgaste severo. É necessário parar a linha com frequência e substituir as peças desgastadas.
As unidades de indução funcionam sem contato. A bobina permanece próxima aos tubos e nunca roça o metal. Você elimina completamente o desgaste das ferramentas, reduz os custos de reparo e mantém sua fábrica em operação por mais tempo.
Principal conclusão: As ferramentas sem contato eliminam o desgaste físico. Elas economizam milhares e não causam perda de horas de trabalho.
Qualidade superficial em metais revestidos e sensíveis
Os contatos físicos deixam marcas escuras de queimadura e criam riscos profundos na superfície. A alta pressão danifica acabamentos metálicos delicados.
As ferramentas de indução protegem as superfícies dos tubos. Os campos magnéticos atravessam facilmente o ar e aquecem diretamente as bordas de aço. Você produz produtos limpos e lisos:
Tubos de aço galvanizado
Tubos de aço aluminizado
Perfis de aço inoxidável polido
Eficiência elétrica e capacidade de velocidade de processamento
As ferramentas de contato criam atrito elétrico prejudicial. As faíscas constantes desperdiçam energia elétrica.
As modernas fontes de alimentação para aquecimento por indução de alta frequência transferem a potência de forma rápida e precisa. Você aumenta a produção elétrica total. Seu laminador opera em alta velocidade, sem quedas de potência.
Compatibilidade de materiais para aço-carbono, aço inoxidável e alumínio
As ferramentas de contato falham em metais macios. O óxido do alumínio macio danifica rapidamente os contatos.
As ferramentas de indução soldam facilmente qualquer metal. Trabalhe com aço ou alumínio macio utilizando uma única linha. Basta ajustar rapidamente as configurações.
markdown
Otimização de parâmetros com sistemas de potência Canroon
Dominar seu laminador exige controle total dos parâmetros do sistema. As unidades de potência Canroon oferecem precisão total durante operações de produção rápida. Você pode otimizar cada configuração para eliminar falhas na solda e aumentar a produção diária.
Sincronização da frequência e da velocidade da linha
A velocidade do laminador muda durante a partida e a parada da linha. É necessário ajustar continuamente a frequência de potência à velocidade do tubo em movimento.
Aceleração na partida: Aumente gradualmente a frequência do gerador à medida que o laminador de tubos ganha velocidade. Essa sincronização evita a perfuração por queima nas bordas lentas da tira.
Velocidade máxima de produção: Mantenha a frequência estável em altas velocidades de linha. Altas velocidades exigem uma penetração rápida da energia exatamente no ponto do ápice.
Desaceleração da linha: Reduza instantaneamente o fornecimento de energia ao desacelerar. Reduções rápidas evitam o acúmulo de metal fundido no interior dos rolos do laminador.
A correspondência automática mantém o fornecimento de calor perfeitamente estável. Você elimina completamente os ajustes manuais contínuos.
Controle da potência de entrada para evitar pré-arcos e soldas frias
É necessário equilibrar com precisão a entrada de energia elétrica no vee de soldagem. Uma potência desequilibrada cria rapidamente defeitos graves na solda.
[ Potência Excessiva ] ──► Pré-Arcos & Faíscas ──► Bordas da Solda com Pites [ Potência Precisa ] ──► Plasticidade Ideal ──► Solda de Forjamento Perfeita [ Potência Insuficiente ] ──► Calor Insuficiente ──► Soldas Frias Frágeis
A alta tensão provoca pré-arcos através de folgas estreitas. Os pré-arcos produzem faíscas brilhantes e criam pites nas bordas de aço bruto. A baixa energia cria soldas frias fracas, que falham durante os testes de pressão. Os sistemas Canroon ajustam rapidamente a tensão de saída para manter a energia diretamente na zona ideal de aquecimento.
Monitoramento da temperatura em tempo real e ajuste em malha fechada
As modernas fontes de alimentação para aquecimento por indução de alta frequência monitoram o calor. Ferramentas ópticas inteligentes observam a solda quente. Elas enviam rapidamente dados em tempo real aos sistemas de controle.
Essa configuração de hardware utiliza placas modulares rápidas. Elas são atualizadas vinte vezes por segundo. Os sistemas comunicam-se por protocolos de rede digital. Eles transformam a tensão do detector ($V_{det}$) em leituras reais de temperatura ($T_{pyro}$). Os sistemas de potência em malha fechada ajustam continuamente a potência de saída ($W_{gen}$). Eles mantêm o calor entre os pontos de soldagem e fusão. Programações inteligentes de configuração corrigem rapidamente os problemas da linha em operação e lidam facilmente com variações na superfície do aço bruto.
Os controladores digitais gerenciam o funcionamento do sistema em três etapas rápidas:
Cálculo do erro: Os controladores verificam as diferenças de temperatura para determinar a potência necessária.
Ajuste da potência: Os níveis de potência são atualizados rapidamente com base nas verificações de erro.
Modo de estabilização: Os controladores mantêm a potência estável nos níveis de temperatura desejados.
As fontes de alimentação inteligentes protegem sua linha contra variações bruscas de calor.
Estratégias de manutenção para bobinas, impeders e inversores
A manutenção regular evita paradas da linha e protege equipamentos caros. Siga estas práticas diárias essenciais:
Lista de verificação de manutenção preventiva: Lave as passagens de refrigeração com água limpa. Verifique se há fissuras térmicas nos núcleos de ferrite. Limpe semanalmente os filtros de poeira do inversor.
Inspeção da bobina de trabalho: Limpe diariamente as superfícies de cobre. Remova o acúmulo de incrustações para evitar curtos-circuitos elétricos.
Lavagem da água do impeder: Mantenha a água de refrigeração fluindo acima de 0.3 MPa. O alto fluxo de água evita o superaquecimento do núcleo de ferrite.
Limpeza do gabinete do inversor: Inspecione mensalmente os módulos IGBT internos. Remova a poeira do laminador para evitar arcos de alta tensão no interior das unidades de acionamento.
As unidades de potência modernas realizam soldagens rápidas. Elas unem tubos longos rapidamente. O calor permanece muito uniforme. Você utiliza menos energia. É necessário configurar a frequência, alinhar corretamente a bobina, manter o impeder resfriado e comprimir as bordas quentes. Boas configurações corrigem o aquecimento. A sucata reduz-se rapidamente. O desperdício cai para 1%. Os defeitos diminuem 98.89% no total.
Eficiência maximizada: Os sistemas Canroon proporcionam alta disponibilidade do laminador, o mínimo de defeitos de soldagem e menor consumo total de energia para sua fábrica.
FAQ
Como escolher a frequência correta para soldar tubos?
Escolha a frequência com base na espessura da parede do tubo. Tubos finos precisam de frequências altas, superiores a 400 kHz. Tubos espessos precisam de frequências mais baixas, próximas de 30 kHz. As frequências adequadas evitam danos e aumentam a eficiência.
Por que o impeder deve ser resfriado continuamente?
Alerta de refrigeração: O calor elevado destrói rapidamente o magnetismo da ferrite.
A água protege os núcleos internos de ferrite contra o calor intenso. A ferrite quente deixa de funcionar acima de 200°C. A água mantém o impeder frio. Impeders frios direcionam o calor para as bordas do tubo. Isso economiza energia.
O que causa defeitos de solda fria nos laminadores de tubos?
As soldas frias ocorrem devido à baixa potência ou à alta velocidade. O calor insuficiente não derrete as bordas de aço. Em seguida, os rolos de forjamento as comprimem. Corrija o problema aumentando a potência ou alterando a velocidade.
Como as fontes de alimentação Canroon economizam nos custos de energia?
As ferramentas Canroon utilizam componentes IGBT para obter alta eficiência. Circuitos inteligentes ajustam a potência às variações do metal. Você reduz a energia desperdiçada e diminui suas contas.
