Os inversores de frequência de baixa tensão desempenham um papel vital no controle de motores, regulando velocidade e torque com eficiência. Ao compreender suas especificações, você pode garantir desempenho ideal e economia de energia. Fatores-chave, como tensão nominal, perfis de carga e ambientes operacionais, determinam sua adequação. Por exemplo, um inversor de frequência monofásico 220V pode ser ideal para aplicações de pequena escala que exigem ajustes precisos de velocidade.

Principais Conclusões

• Conheça os níveis de tensão e potência que seu motor necessita. Isso evita danos e melhora o desempenho.

• Escolha o tipo de controle correto para seu motor. Opções como controle V/Hz e SV ajudam a gerenciar o motor de forma diferente.

• Verifique se a tensão de entrada está equilibrada para melhorar o desempenho. Tensão balanceada prolonga a vida útil do seu inversor e motor.

Especificações Elétricas dos Inversores de Frequência de Baixa Tensão

Tensão e Potência Nominais

Compreender as tensões e potências nominais de um inversor de frequência de baixa tensão é crucial para selecionar o dispositivo certo para sua aplicação. Essas classificações determinam a compatibilidade do inversor com seu motor e fonte de alimentação. Inversores de baixa tensão geralmente operam em uma faixa de tensão de 200-240 V, tornando-os adequados para motores de pequeno a médio porte. A potência nominal varia de acordo com o tipo de aplicação. Por exemplo:

Ao corresponder as tensões e potências nominais às necessidades do seu motor, você garante desempenho ideal e economia de energia.

Capacidade de Corrente e Faixa de Frequência

A capacidade de corrente de um inversor determina a carga que ele pode suportar sem superaquecimento ou falha. Você deve sempre verificar a corrente nominal do inversor e compará-la com a corrente de plena carga do seu motor. Além disso, a faixa de frequência de um inversor de frequência é essencial para controlar a velocidade do motor. A maioria dos inversores de baixa tensão opera em uma faixa de frequência de 0 a 400 Hz, permitindo ajustes precisos de velocidade para diversas aplicações. Essa flexibilidade os torna ideais para indústrias que exigem velocidades variáveis de motor, como sistemas HVAC e esteiras transportadoras.

Desequilíbrio de Tensão de Entrada e Eficiência

O desequilíbrio de tensão pode impactar significativamente a eficiência e a confiabilidade do seu sistema de inversor. Quando a tensão de entrada está desequilibrada, cria componentes de tensão de sequência positiva e negativa que afetam o desempenho do motor. Estudos mostram que tensão desequilibrada pode reduzir a eficiência, aumentar as perdas de energia e degradar a confiabilidade dos acionamentos elétricos. Para evitar esses problemas, você deve monitorar o fator de desequilíbrio de tensão (VUF) e garantir que ele permaneça dentro dos limites aceitáveis. Manter a tensão de entrada equilibrada melhora a eficiência energética e prolonga a vida útil do seu inversor e motor.

Recursos de Controle e Programação em Inversores de Baixa Tensão

Modos de Controle e Programabilidade

Inversores de baixa tensão oferecem uma variedade de modos de controle para atender a diferentes aplicações. Esses modos incluem controle Volts por Hertz (V/Hz) e controle Vetorial sem Sensor (SV). O controle V/Hz ajusta tensão e frequência linearmente, tornando-o simples e eficaz para aplicações como ventiladores, bombas e transportadores. Por outro lado, o controle SV fornece regulação precisa de velocidade monitorando tensão e corrente, tornando-o ideal para tarefas de alto desempenho, como fabricação têxtil ou linhas de impressão.

A programabilidade é outro recurso-chave dos inversores modernos. Muitos dispositivos incluem ferramentas de software que permitem configurar parâmetros específicos da aplicação, como velocidade, torque ou controle de posição. Essas ferramentas simplificam o processo de configuração e garantem desempenho confiável adaptado às suas necessidades.

Protocolos de Comunicação e Interface do Usuário

Protocolos de comunicação em inversores de baixa tensão permitem integração perfeita com outros sistemas. Protocolos comuns incluem RS-485, Ethernet,e Modbus. O RS-485 suporta comunicação de longa distância com fiação mínima, enquanto o Ethernet fornece capacidades robustas de rede. O Modbus facilita a comunicação entre dispositivos como inversores e controladores lógicos programáveis (CLPs).

As interfaces do usuário geralmente incluem um teclado e display para controle do motor, como partida, parada e ajuste de velocidade. Alguns inversores também possuem displays alfanuméricos e luzes indicadoras para maior usabilidade. Essas interfaces facilitam o monitoramento e ajuste de configurações, garantindo eficiência energética e controle ideal do motor.

Proteções Embarcadas e Contra Sobrecarga

Recursos de segurança em inversores de baixa tensão protegem tanto o motor quanto o sistema. Esses dispositivos monitoram corrente de saída e condições térmicas para detectar sobrecargas. Quando ocorre uma sobrecarga, o inversor desliga a saída para evitar danos ao motor. Outras proteções incluem salvaguardas contra baixa tensão de linha, sobrecorrente e problemas hidráulicos como tubulações rompidas.

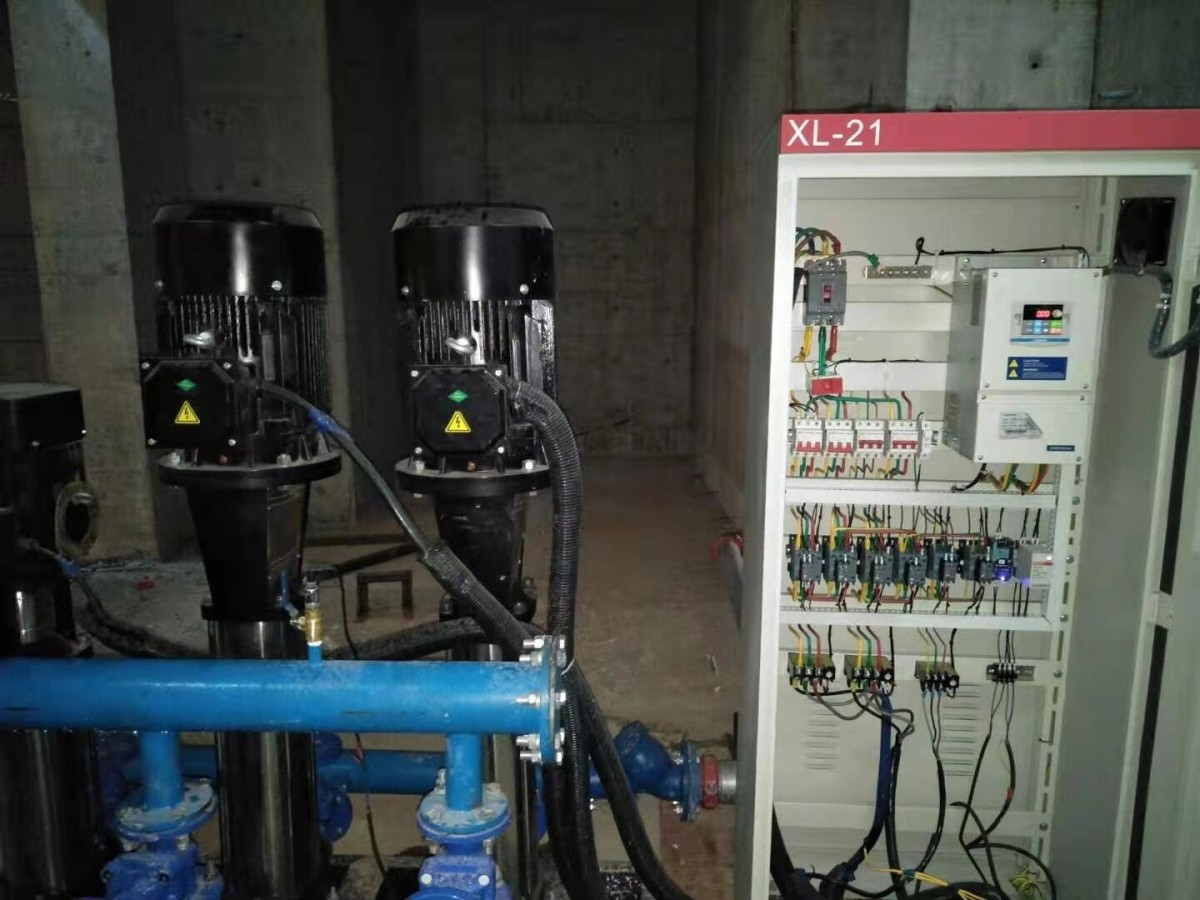

Muitos inversores também oferecem configurações de segurança programáveis, como pontos de disparo por baixo nível de água, que aumentam a confiabilidade do sistema. Para sistemas com múltiplos motores, proteção individual contra sobrecarga garante que cada motor opere dentro de limites seguros. Esses recursos embarcados não apenas melhoram a segurança, mas também contribuem para economia de energia, evitando tempos de inatividade desnecessários.

Desempenho, Confiabilidade e Considerações Ambientais

Eficiência Energética e Frequência de Portadora

A eficiência energética é um fator crítico ao selecionar um inversor de baixa tensão. Esses dispositivos reduzem o consumo de energia ajustando as velocidades do motor para corresponder às demandas de carga. Isso não apenas minimiza o uso de energia, mas também reduz custos operacionais. Por exemplo, indústrias como petróleo e gás ou automotiva dependem de inversores para otimizar o gerenciamento de energia em sistemas de controle de motores.

A frequência de portadora desempenha um papel significativo no desempenho de um inversor. A maioria dos inversores opera dentro de uma faixa de frequência de portadora de 4 kHz a 16 kHz. Frequências mais baixas garantem operação mais suave do motor, enquanto frequências mais altas permitem operação de velocidade variável precisa. No entanto, frequências mais altas podem aumentar a geração de calor, exigindo gerenciamento térmico adequado para manter alta eficiência. Ao equilibrar esses fatores, você pode alcançar classificações de desempenho e eficiência energética ideais para sua aplicação.

Classificações Ambientais e Durabilidade

As condições ambientais impactam significativamente a confiabilidade de um inversor. Má qualidade do ar, por exemplo, pode causar desgaste rápido nos componentes devido a produtos químicos corrosivos no ar. Poeira e partículas podem entupir dissipadores de calor, levando a superaquecimento e vida útil reduzida. Para combater esses desafios, os fabricantes projetam inversores com classificações ambientais específicas. Muitos dispositivos são testados sob padrões UL508C, que simulam condições reais como filtros entupidos.

A maioria dos inversores é classificada para operar em temperaturas ambientes de 40°C a 50°C. Instalação adequada, incluindo garantir fluxo de ar adequado e usar revestimentos conformes, pode melhorar significativamente a durabilidade. Essas medidas ajudam a manter a confiabilidade do seu inversor mesmo em ambientes hostis.

Design Compacto e Otimização de Gabinete

Inversores de baixa tensão modernos geralmente apresentam designs compactos, tornando-os ideais para aplicações com espaço limitado. Dispositivos menores reduzem a necessidade de gabinetes grandes, o que simplifica a instalação e economiza custos. A otimização de gabinete também melhora o fluxo de ar, garantindo melhor gerenciamento térmico. Isso é especialmente importante para manter a longevidade do inversor em condições exigentes.

Ao escolher um inversor compacto e bem projetado, você pode maximizar a eficiência de espaço sem comprometer o desempenho. Isso é particularmente benéfico para indústrias onde restrições de espaço são uma preocupação, como sistemas HVAC ou plantas de fabricação.

Inversores de baixa tensão oferecem recursos essenciais para controle de motores, incluindo tensões nominais, modos de controle e eficiência energética. Alinhar essas especificações com sua aplicação garante desempenho confiável e economia de custos.

Consultar folhas de especificações ou fabricantes ajuda você a tomar decisões informadas. Essa abordagem garante o melhor ajuste para suas necessidades de controle de motor.

Perguntas Frequentes

Qual é a diferença entre inversores de baixa tensão e média tensão?

Inversores de baixa tensão operam abaixo de 1.000V, ideais para motores pequenos. Inversores de média tensão lidam com tensões mais altas, adequados para aplicações industriais grandes.

Como calcular a potência nominal necessária de um inversor?

Corresponda a potência nominal do motor (kW ou HP) com as especificações do inversor. Sempre considere cargas de pico e demandas específicas da aplicação.

Dica: Consulte a folha de dados do motor para requisitos de potência precisos.
